前端數字化是如何實現電磁兼容的？

  • 瀏覽次數：9280次
  • 發布時間：2014/3/11 8:41:13
  • 作者：銀河電氣

　　前端數字化是銀河電氣AnyWay系列變頻電量測量儀器的基本設計理念。
　　前端數字化提高了變頻電量測量儀器在復雜電磁環境下的電磁兼容能力。
　　我們知道：傳染病傳播有三個環節：傳染源、傳播途徑，易感人群，三個環節缺一不可！

采用前端數字化技術的AnyWay系列變頻電量測量儀器

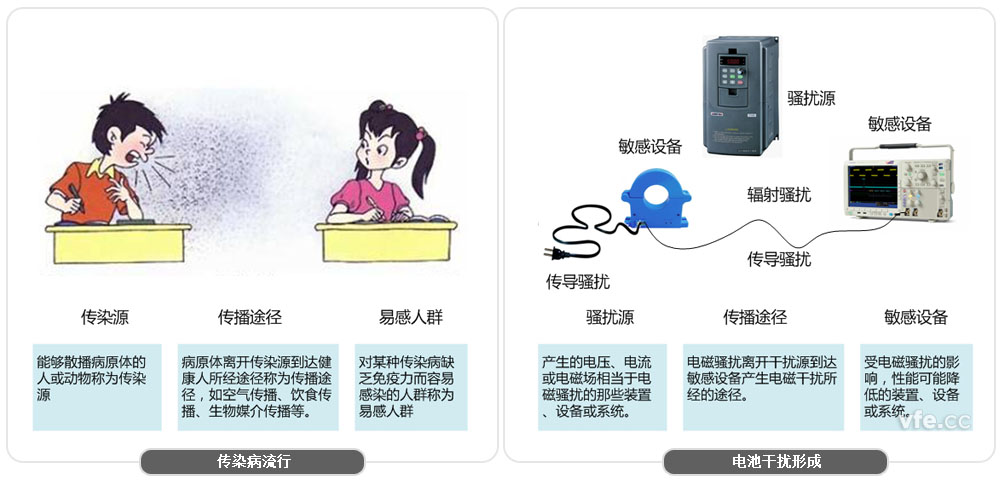

圖1.電磁干擾形成非常類似傳染病傳播

　　抑制傳染病傳播，只要解決上述三個環節中的任意一個即可。
　　1、消滅傳染源
　　2、切斷傳播途徑
　　3、提高易感人群的免疫力
　　●  電磁干擾的形成類似傳染病傳播，也需要三個環節：騷擾源、傳播途徑、敏感設備，三個環節同樣缺一不可！
　　●  前端數字化的抗干擾策略就是從切斷傳播途徑著手。
　　●  所謂電磁干擾，簡單講就是接收到了對系統有害的電磁波，其傳播途徑可以分為傳導騷擾和輻射騷擾。
　　●  對于傳導騷擾，切斷了傳輸線路，傳導騷擾就被隔離了。
　　●  對于輻射騷擾，就像衛星電視接收節目（有用信息）需要專業的天線一樣，接收到電磁騷擾（有害信息）同樣需要天線，只不過后者的天線一般不是人為制造的，信號線、電源線、甚至是PCB板上的一個IC引腳，都可能成為接收有害電磁波的天線。相比之下，信號線由用戶負責，未經專業處理，且線路形式、長度、阻抗、布線方式等等因數受現場使用條件限制，很難統一。因而，傳輸線路成了最有效的接收有害電磁波的天線。


采用前端數字化技術的AnyWay系列變頻電量測量儀器

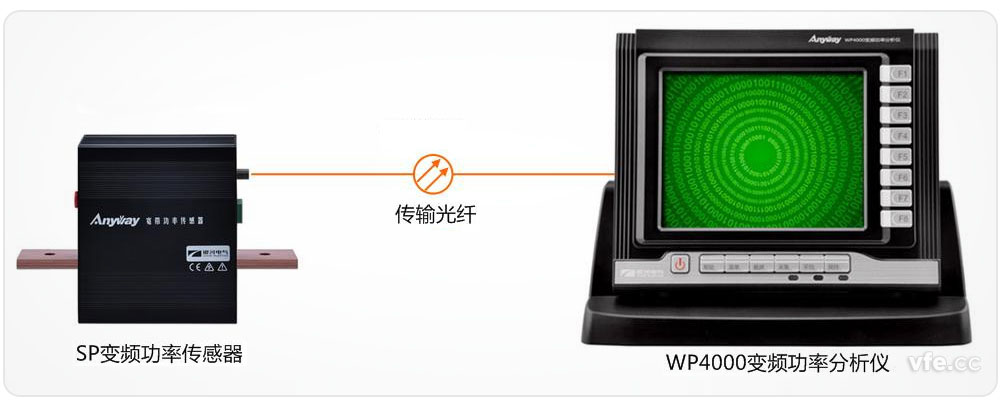

圖2.采用前端數字化技術的AnyWay系列變頻電量測量儀器


　　AnyWay系列變頻電量測量儀器將模擬量傳輸改為數字量傳輸，將電纜傳輸改變?yōu)楣饫w傳輸，消除這一天線，切斷了電磁波的主要傳播途徑，有效地抑制了電磁騷擾，實現了電磁兼容。

小知識:
　　電磁騷擾與電磁干擾兩個詞經?；煊?，國標“GB/T 4365-2003電工術語 電磁兼容”對兩者作了區別：
　　電磁騷擾：任何可能引起裝置、設備或系統性能降低或者對生物或非生物產生不良影響的電磁現象。電磁騷擾是構成復雜電磁環境的主體。
　　電磁干擾（就是常說的EMI）：電磁騷擾引起的設備、傳輸通道或系統性能的下降。電磁干擾是復雜電磁環境下設備通常的表現后果。
　　一句話，電磁騷擾是復雜電磁環境的起因；電磁干擾是復雜電磁環境的后果。
