電動汽車DC/DC變換器

　　電動汽車DC/DC變換器的輸入/輸出電壓值可按照12V的整數倍劃分，例如12V、24V、36V、48V、…………600V。

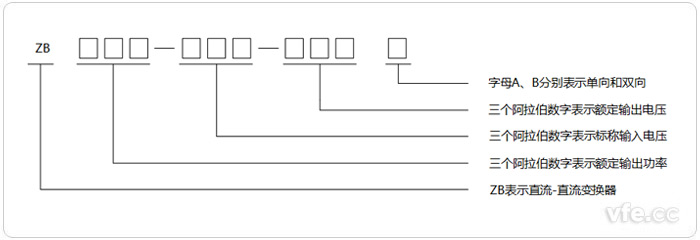

圖示：直流-直流變換器型號命名示意圖

　　示意：ZB006-240-024A：表示直流-直流電源變換器，額定輸出功率為6W，額定輸入電壓為240V，輸出電壓為24V，單向。

　　示意：ZB100-336-360B：表示直流-直流電源變換器，額定輸出功率為100KW，額定輸入(輸出)電壓為336V、額定輸出(輸入)電壓為360V，雙向。

01效率

　　電動汽車DC/DC變換器的輸出功率與其輸入功率及附屬設備(風扇、控制器等)消耗的功率之和的比值。

　　電動汽車DC/DC變換器的輸入功率用其輸入端的電壓和電流的測量值的乘積來計算，輸入端電壓應在其輸入接線端子處(或接線電纜頭部)量取。

　　電動汽車DC/DC變換器的輸出功率用其輸出端的電壓和電流的測量值的乘積來計算，輸出端電壓應在其輸出接線端子處(或接線電纜頭部)量取。

　　附屬設備(風扇、控制器等)消耗的功率另行計算。

02額定輸出電壓

　　在規定的環境條件、負載狀態和溫升限度下，DC/DC變換器規定的輸出工作電壓值。

03標稱輸入電壓

　　在規定的環境條件、負載狀態和溫升限度下，DC/DC變換器輸入電壓的標稱值。

04額定功率

　　在規定的環境條件、額定電壓和連續工作情況下DC/DC變換器達到穩定溫度后可輸出的最大功率。

05峰值功率

　　在規定的環境條件下和規定時間內，DC/DC變換器可連續工作的最大功率。

06質量比功率

　　DC/DC變換器額定功率與其總質量(包括附屬系統)的比值，單位為KW/kg。

07體積比功率

　　DC/DC變換器額定功率與其總體積(包括附屬系統)的比值，單位為KW/L。

08系統響應時間

　　系統受到一個激勵后，由一種穩定的工作狀態變換到另一個穩定工作狀態所經歷的時間。

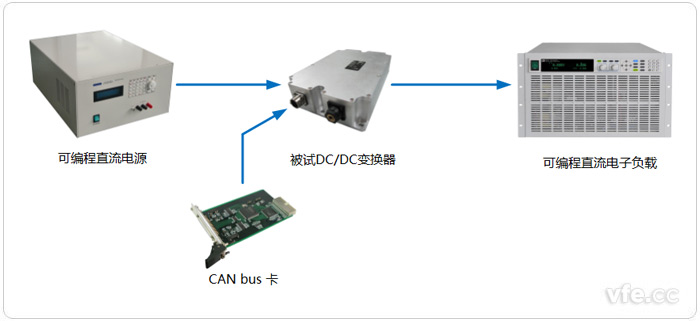

圖示：電動汽車DC/DC變換器測試拓撲圖

　　電動汽車DC/DC變換器一般采用上圖所示拓撲系統進行測試。配置可編程直流電源模擬電動汽車電池包輸出特性;配置直流電子負載模擬后端負載設備;配置CAN bus 卡模擬整車控制器(VMS)與DC/DC控制器之間的溝通。

　　在被試電動汽車DC/DC變換器輸入輸出端接入分析儀設備即可完成轉換器輸入輸出電壓、電流、功率等參數測試。
