在工業用電和民用電中，輸電電纜一定是采用各種各樣的顏色用來標識，這些色彩繽紛的電纜顏色有什么特殊規定嗎？是強制要求還是約定俗成？

一電纜顏色定義

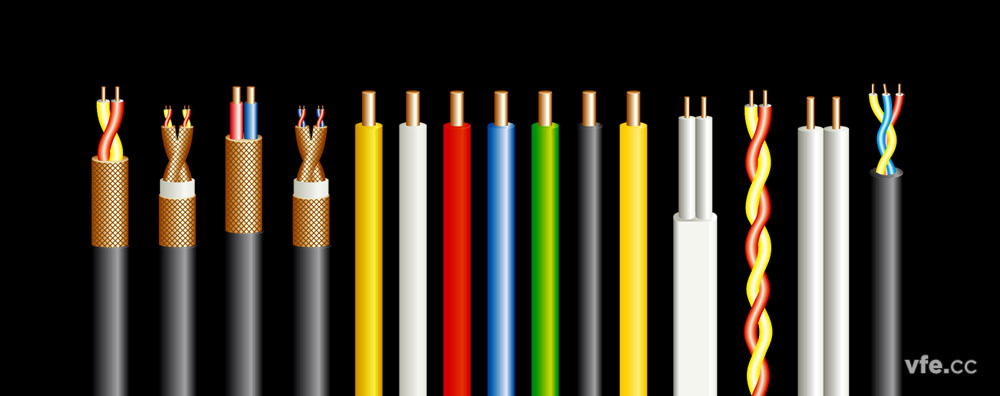

　　《GB/T6995.2-2008電線電纜識別標志方法》規定，電線電纜識別用的標準顏色為：白色、紅色、黑色、黃色、藍色、綠色、橙色、灰色、棕色、青綠色、紫色和粉紅色。

　　《GB 2681-81電工成套裝置中的導線顏色 》統一各種顏色的標定含義。

　　黑色：裝置和設備的內部布線。

　　棕色：直流電路的正極。

　　紅色：三相電路的C相；半導體三極管的集電極； 半導體二極管、整流二極管或可控硅管的陰極。

　　黃色：三相電路的A相；半導體三極管的基極；可控硅管和雙向可控硅管的控制極。

　　綠色：三相電路的B相。

　　藍色：直流電路的負極；半導體三極管的發射極； 半導體二極管、整流二極管或可控硅管的陽極。

　　淡藍色：三相電路的零線或中性線；直流電路的接地中線。

　　白色：雙向可控硅管的主電極；無指定用色的半導體電路。

　　黃和綠雙色：安全用的接地線。

　　紅、黑色并行：用雙芯導線或雙根絞線連接的交流電路。

　　所以電纜顏色是有國家標準的，必須強制執行。

二電纜顏色的應用

　　在家用電中，一般是采用單相220V的交流電，也就是一根火線，用紅色標識；一根零線，用藍色標識;一根安全用的接地線，用黃和綠雙色標識。

　　在輸送電線路中，一般采用三相五線制，黃、綠、紅分別代表A，B，C三相，另外兩條分別是藍色的工作零線N以及黃綠雙色的保護零線PE。

　　工業供電一般采用三相四線制，黃、綠、紅分別代表A，B，C三相，黃綠雙色線為保護零線PE。

三電纜顏色的作用

　　國標規定了電纜顏色的強制要求，一方面是規范的布線使得整體工程更加美觀，提高整體布線的形象。更重要的是規范的布線為了防止錯誤操作的發生。在電力施工中，施工人員可以根據電纜顏色輕而易舉的正確區分出導線中各類線，防止接線出錯，發生重大事故。

　　在很多工業應用中，很多大電流、高壓電纜本身只有黑色，使用時也必須將電纜用各種帶顏色熱縮管進行相應的標識。

　　電纜顏色，你記住了嗎？

---
