影響電纜載流量的外部因素

　　環境是影響電纜載流量的外部因數，合理加大線纜間距、選擇合適的鋪設場所等都可以提升電纜載流量。

　　多條導線并敷時會形成臨近效應和集膚效應，使電荷集中在導線截面局部，降低了導線允許載流量。而且多條并敷導致熱量集聚，也會降低載流量。

　　比如2.5mm2的銅纜，獨立布線時I=32A；家用2相2線同布I=25.6A；工業三相三線同布I=22.4A；4線同布I=19.2A。

2、敷設于散熱良好地段，填充導熱介質

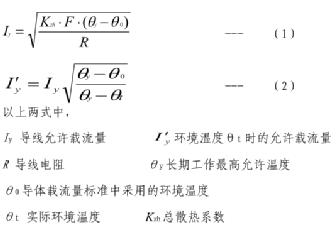

　　計算導線載流量時，線纜環境溫度可取：空氣中敷設取30℃，埋地敷設時取25℃，或根據當?shù)販囟荣Y料取定。

　　環境溫度影響：溫度越高，線纜允許載流量越小。如2.5mm2BLV鋁芯線（限溫65℃），環境溫度為25℃時，Iy=25A；環境溫度為40℃時，Iy=19A。

提高電纜載流量的外部措施：

　　避免外部熱源、灰塵聚集及腐蝕等惡劣條件影響；

　　避免強烈日光輻射帶來損害；

　　當導線低于地面1.8m時，應穿管保護；

　　在建筑物頂棚內，需采用金屬管、金屬線槽布線；

　　同一管路內敷設的電纜數不宜超過8根；

　　管路內填充凝膠等絕緣導熱材質加強散熱。

　　合理將導線鋪設于地下管線內，并輔以散射良好介質填充，或布設于通風良好的高空，都將提升電纜載流量。

　　PS:在平時生活中，很多情況要估算電纜載流量或者根據預設電流估算電纜截面積，我們可以通過這個在線電纜載流量計算工具來做初步估計！
