DP800數字功率計數字主機的選用
- 瀏覽次數：6544次
- 發布時間：2014/12/1 14:51:33
- 作者：hb_yinhe
DP800數字功率計數字主機的作用是連接功率單元和上位機，實現數據的處理和通訊協議的轉換，是測量數據的中轉站。

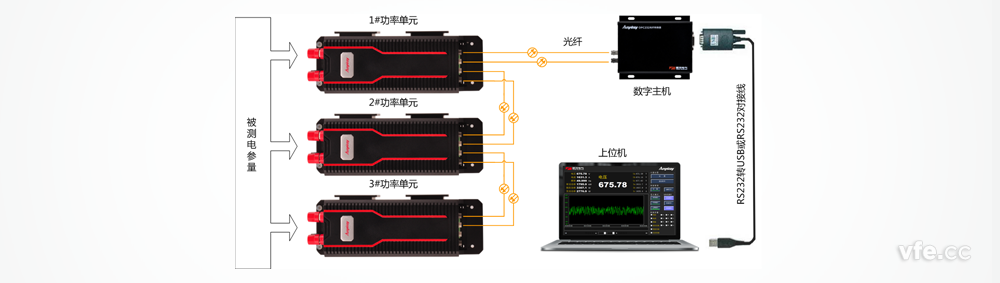

圖1. DP800數字功率計構成原理
一、光纖轉換器簡介
OPC232光纖轉換器可以將RS232電平信號轉換成為光信號，通過一對光纖進行長距離傳輸，在一對光纖上實現RS232設備之間的互連，采用ST光纖接口和多模光纖，最遠傳輸距離為1000m。
在DP800數字功率計中，OPC232光纖轉換器僅僅完成光纖通訊與RS232通訊之間的接口轉換。由于上位機訪問功率單元采用輪詢方式，且訪問速度受到上位機操作系統的限制，一般1S內輪詢5次左右，只能滿足一般測試需要。

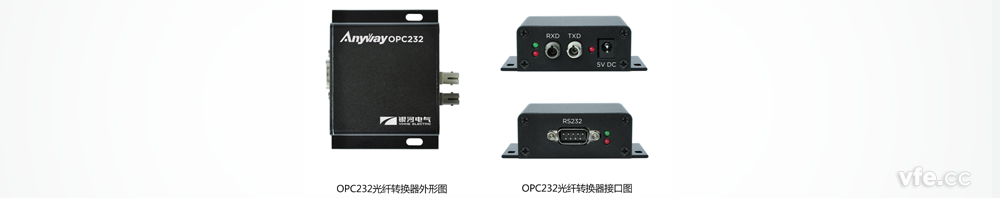

圖2. OPC232光纖轉換器外形及接口圖
二、DMC300數字主機簡介
DMC300數字主機的主要功能是完成子站與上位機之間的數據中轉和協議管理，可用于構建各種虛擬儀器或基于現場總線的中低速計算機數據采集系統。DMC300數字主機通過光纖或RS485向在線分布式子站廣播同步測量指令，再通過快速輪詢的方式讀取各個子站的設備信息機測量數據，并將設備信息和數據進行集中統一處理后上傳給上位機。
在DP800數字功率計中，DMC300數字主機可高速輪詢功率單元，并且可確保各個功率單元之間的同步測量，多個功率單元數據在DMC300數字主機上匯總后一次上傳至上位機，最快可實現每秒50次的輪詢，實現交流電信號的單周期測量。另外DMC300數字主機還包括一個RS485通訊接口，可與各種RS485總線設備相連，實現功能擴展。

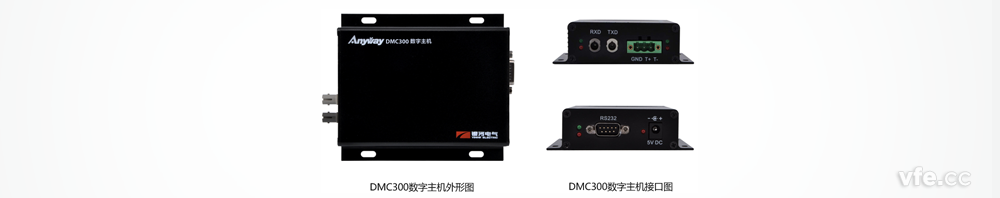

圖3. DMC300數字主機外形及接口圖
在實際使用中OPC232光纖轉換器和DMC300數字主機均可以實現DP800數字功率計的測量功能，但是DMC300數字主機要比OPC232光纖轉換器的功能強大的多，當然DMC300數字主機價格也會貴很多，消費者可以明確自己需求選擇合適的數字主機配套使用。
