DP800數字功率計接線圖詳解
- 瀏覽次數：20656次
- 發布時間：2014/6/19 17:14:29
- 作者：AnyWay中國
DP800數字功率計包含1~3個功率單元，適用于單相或三相有功功率測量。本文給出了單相雙線(1P2W)、三相三線(3P3W)、三相四線(3P4W)等情況下的
功率計接線圖，并對
功率計接線圖進行了詳細解說。
一DP800數字功率計構成

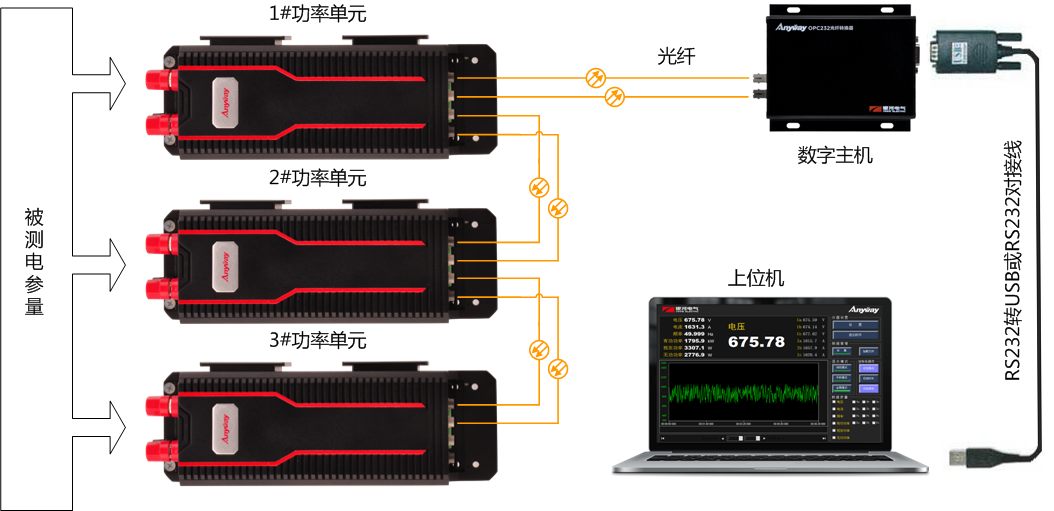

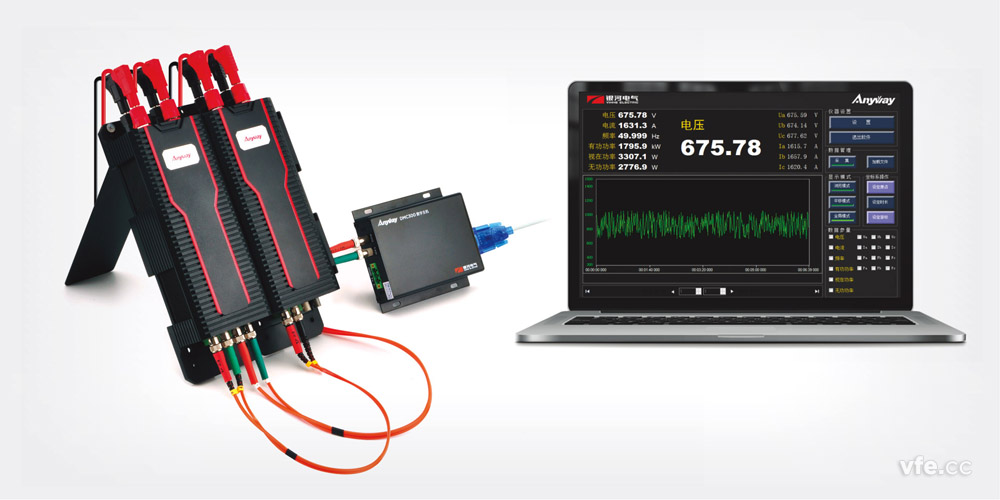

DP800數字功率計由數字主機、1~3個功率單元、傳輸光纖、RS232（或USB）連接線及上位機構成。相互之間連接如圖1。
圖1. DP800數字功率計構成原理
二功率單元接線端子說明

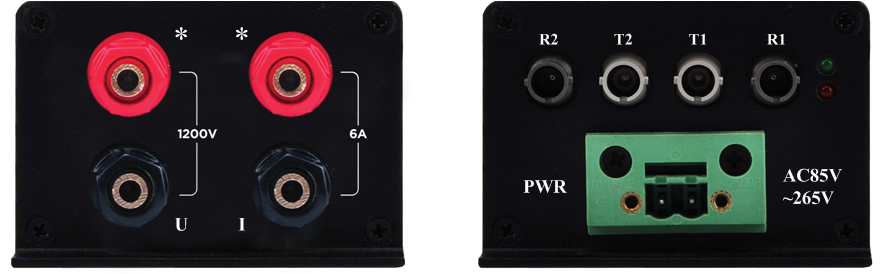

如圖2所示，功率單元的接線端子分布在兩個端面，一個端面分布被測電壓和電流的四個端子，另一個端面分布通訊光纖端子及工作電源輸入端子。
DP800功率單元接線端子包括：兩個電流測試端子、兩個電壓測試端子、輔助電源端子光纖通訊接口。
標注“*”的紅色電流端子為電流輸入端子，接電源端；黑色端子為電流輸出端子，接負載端。
標注“*”的紅色電壓端子為正端，連接電源正極，黑色端子為電壓負端，連接電源負極。
DP800功率單元采用浮地設計，鋁殼與電流端子等電位，帶電狀態不可觸碰。移動式測量時，建議配置專用的絕緣外殼。
DP800功率單元采用交流供電，供電電壓范圍為85V~265V，供電頻率范圍為45Hz~66Hz，可兼容220V和110V供電電壓及50Hz和60Hz供電。供電端子無需區分L和N。
圖2 . DP800數字功率計功率單元接線端子說明

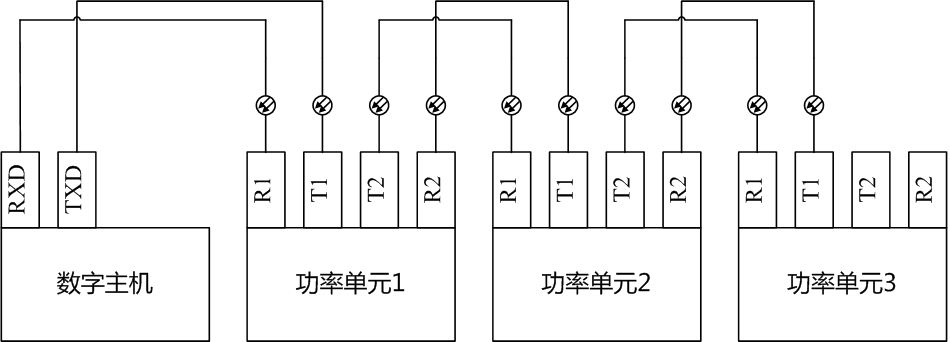

DP800功率單元的光纖通訊接口包含兩個數據發送端T1、T2和兩個數據接收端R1、R2，其中T1、R1連接數字主機的RXD和TXD，T2、T2與下一個功率單元的R1、T1相連。
圖3. DP800功率單元與數字主機之間的連接
三單相雙線下功率計接線圖

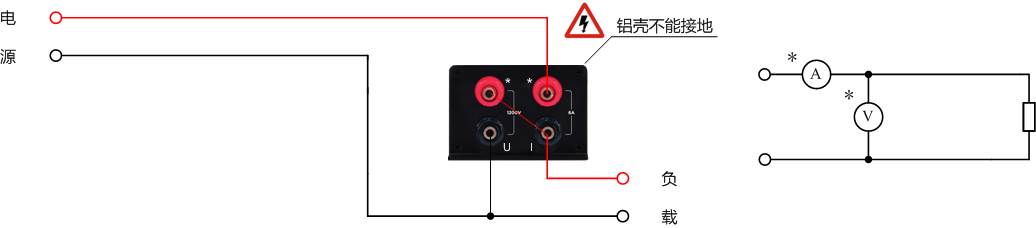

圖4. 單相雙線（1P2W）功率測量時的DP800數字功率計接線圖
四三相三線下功率計接線圖
三相三線（3P3W）功率測量有兩種方式。第一種是二瓦計法，第二種是三瓦計法。二瓦計法有分為兩個電壓表和兩個電流表（2V2A）法和三個電壓表及三個電流表法（3V3A）。
012V2A的二瓦計法接線圖
2V2A的二瓦計法測量功率時，三相有功功率等于A相功率單元和C相功率單元的讀數之和。單個功率單元的功率讀數沒有明確的物理意義。

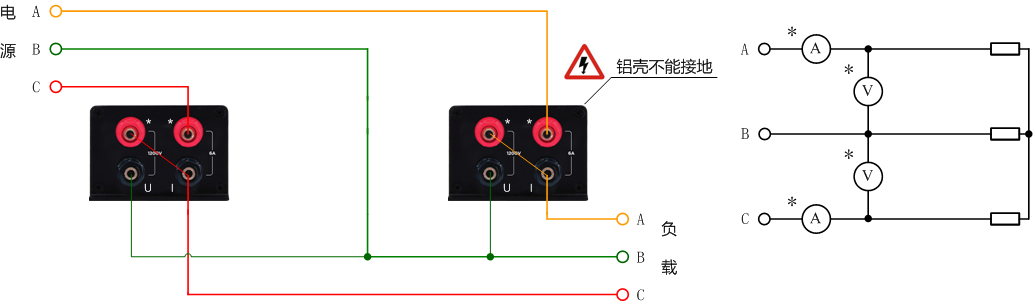

圖5. 2V2A的二瓦計法接線圖
023V3A的二瓦計法接線圖
3V3A的二瓦計法測量功率時，三相有功功率仍然等于A相功率單元和C相功率單元的讀數之和。B相功率單元的功率沒有物理意義，該功率單元實際只用于測量B相電流和AC線電壓。

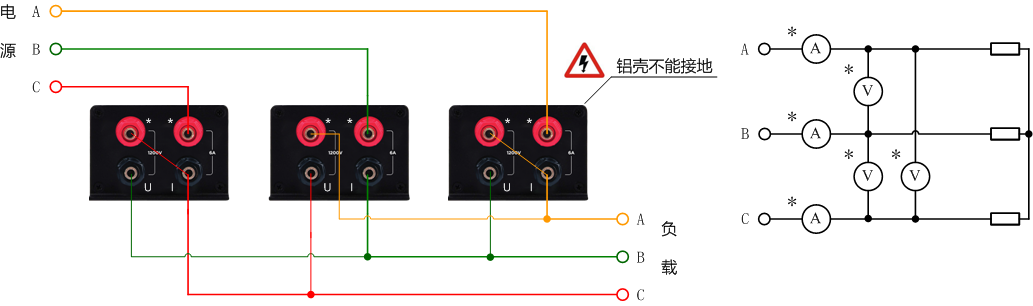

圖6. 3V3A的二瓦計法接線圖
03虛擬中性點的三瓦計法接線圖
三瓦計法一般用于三相四線功率測量，在三相三線制中，需要虛擬一個中性點。由于同型號的功率單元的內阻相等，所以三個功率單元的電壓表本身連接成星型就是虛擬中性點（圖7中的N’），無需另外的電阻、電感或電容網絡。
圖7. 虛擬中性點的三瓦計法接線圖
五三相四線下功率計接線圖

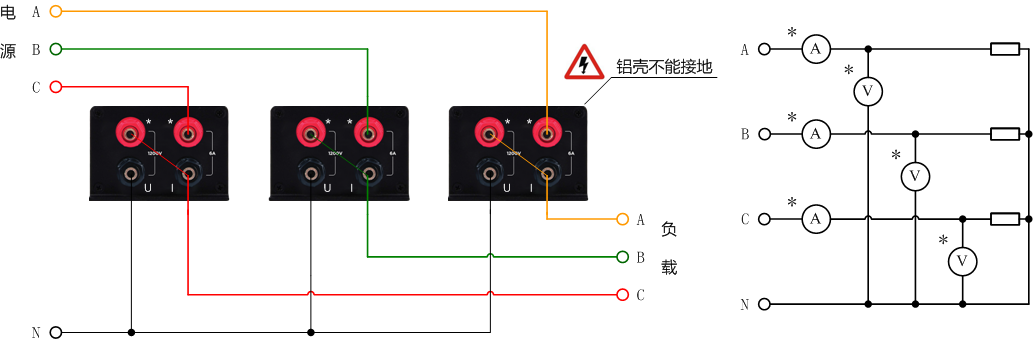

三相四線制測量功率需采用三瓦計法，圖8為三瓦計法的DP800數字功率計接線圖。對比圖7可知，與虛擬中性點的三瓦計法接線圖相比，兩者的區別在于前者的虛擬中線點除了連接功率表之外，無其它連接，而后者的中性點除了與功率表連接之外，還與電源相連，還可能與用電設備相連。
圖8. 三相四線下功率計接線圖
