收集并列出了雙繞組變壓器電氣符號、三繞組變壓器電氣符號、自耦變壓器電氣符號、三相變壓器電氣符號等，供大家制圖或學習時參考。

一、雙繞組變壓器電氣符號

　　變壓器的最基本型式，包括兩組繞有導線之線圈，并且彼此以電感方式稱合一起。當一交流電流(具有某一已知頻率)流入其中之一組線圈時，于另一組線圈中將感應出具有相同頻率之交流電壓，而感應的電壓大小取決于兩線圈耦合及磁交鏈之程度。

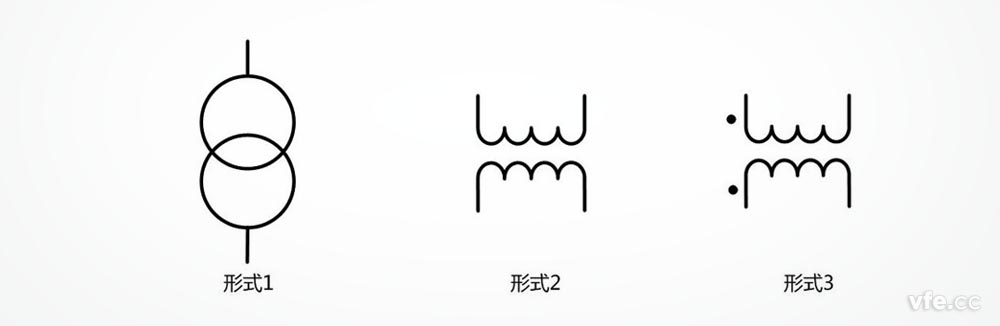

雙繞組變壓器符號

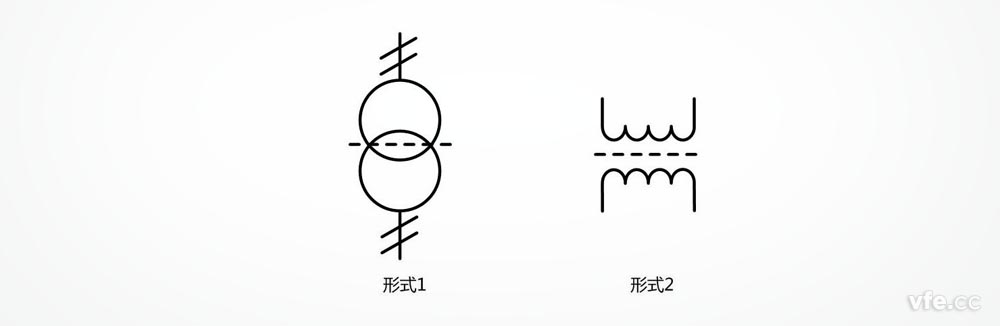

繞組間有屏蔽的雙繞組單相變壓器

在一個繞組上有中心點抽頭的變壓器

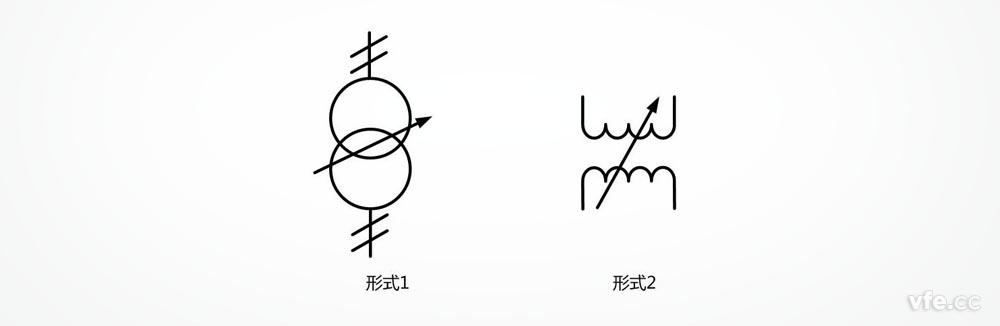

耦合可變的變壓器

二、三繞組變壓器電氣符號

　　三繞組變壓器的每相有3個繞組，當1個繞組接到交流電源后，另外2個繞組就感應出不同的電勢，這種變壓器用于需要2種不同電壓等級的負載。 發電廠和變電所通常出現3種不同等級的電壓，所以三繞組變壓器在電力系統中應用比較廣泛。 每相的高中低壓繞組均套于同一鐵心柱上。為了絕緣使用合理，通常把高壓繞組放在最外層，中壓和低壓繞組放在內層。

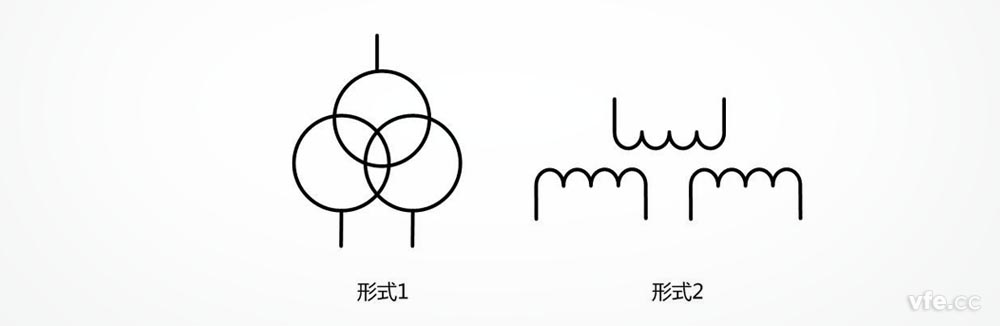

三繞組變壓器符號

三、自耦變壓器電氣符號

　　自耦的耦是電磁耦合的意思，普通的變壓器是通過原副邊線圈電磁耦合來傳遞能量，原副邊沒有直接電的聯系，自耦變壓器原副邊有直接電的聯系，它的低壓線圈就是高壓線圈的一部分。

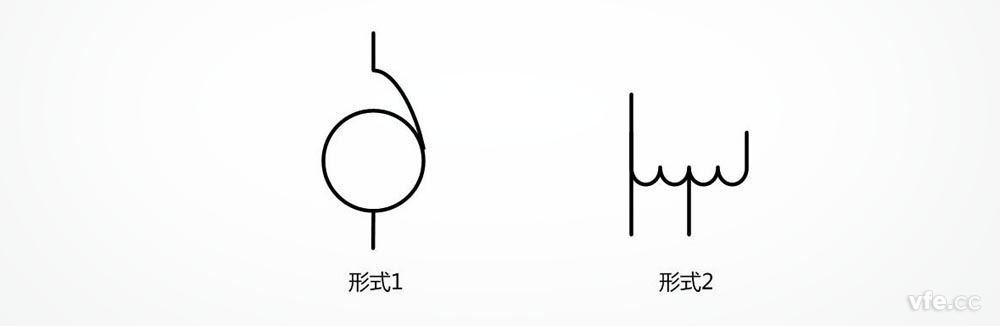

自耦變壓器

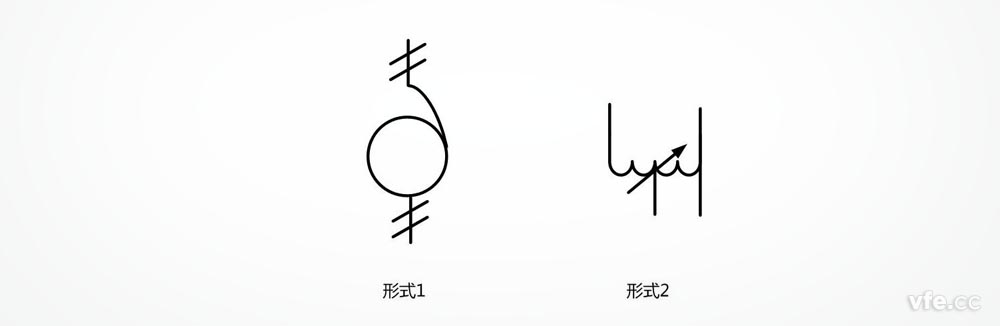

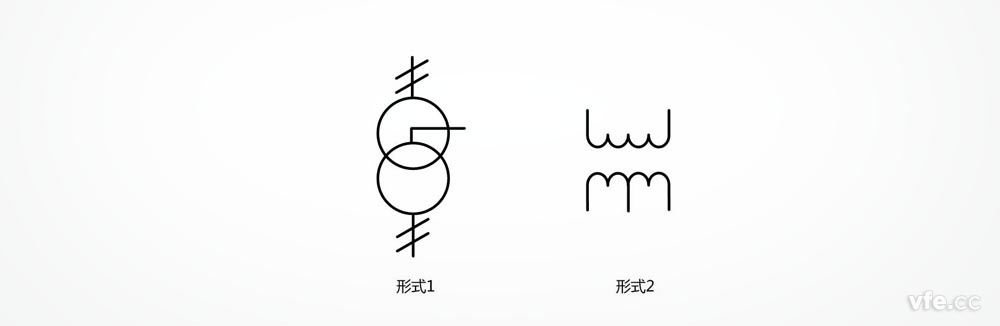

單相自耦變壓器

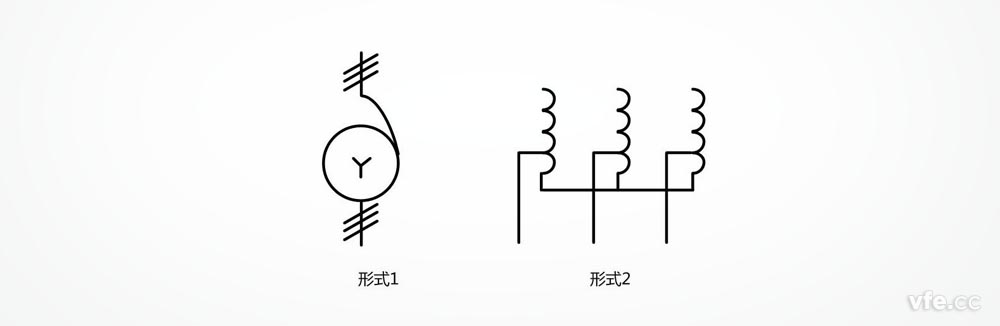

星形連接的三相自耦變壓器

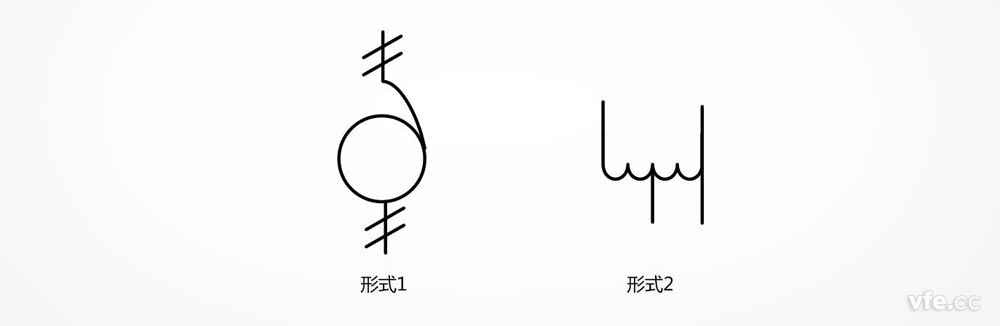

 可調壓的單相自耦變壓器

四、三相變壓器電氣符號

　　三相變壓器廣泛適用于交流50Hz至60Hz，電壓660V以下的電路中，廣泛用于進口重要設備、精密機床、機械電子設備、醫療設備、整流裝置，照明等。產品的各種輸入、輸出電壓的高低、聯接組別、調節抽頭的多少及位置（一般為±5%）、繞組容量的分配、次級單相繞組的配備、整流電路的運用、是否要求帶外殼等，均可根據用戶的要求進行精心的設計與制造。

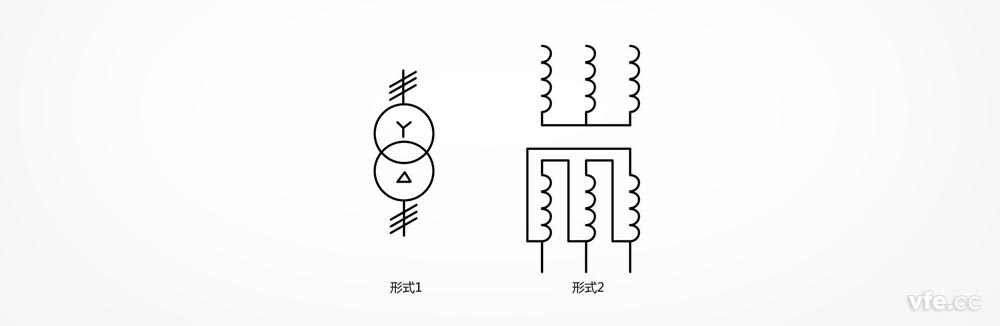

星形三角形連接的三相變壓器

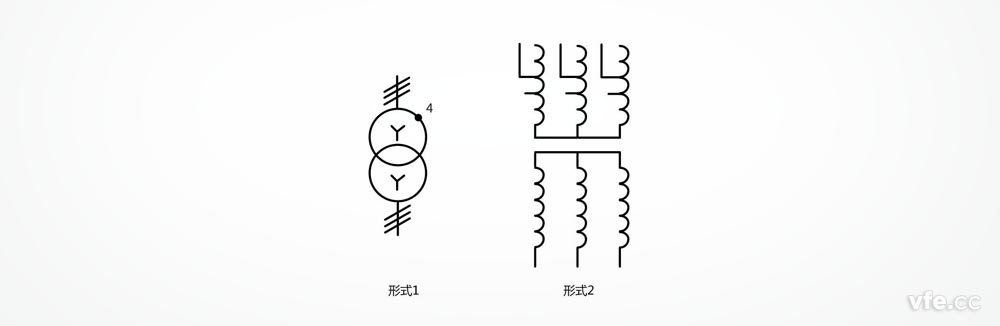

具有個抽頭的星形連接的三相變壓器，每個初級繞組除其端頭外還示出個可用的連接點

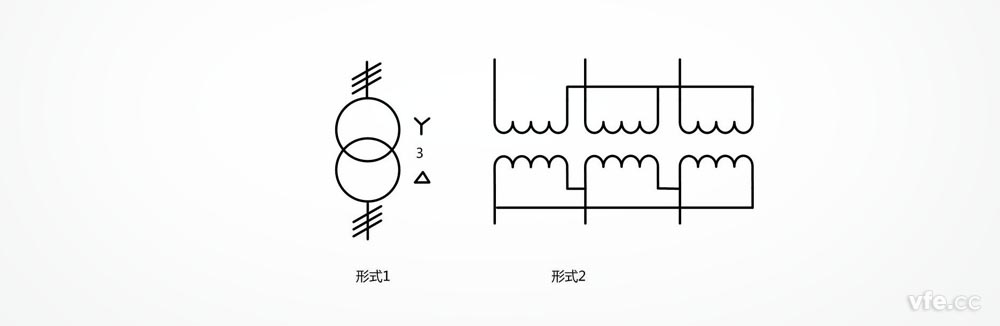

星形三角形連接的由單相變壓器組成的三相變壓器

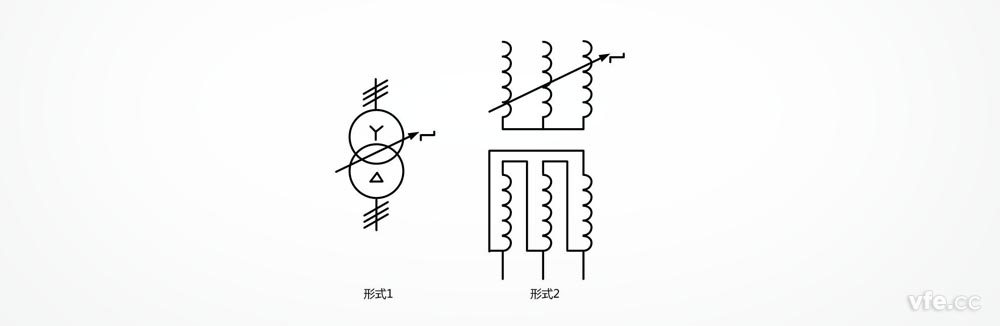

具有有載分接開關的星形三角形連接的三相變壓器

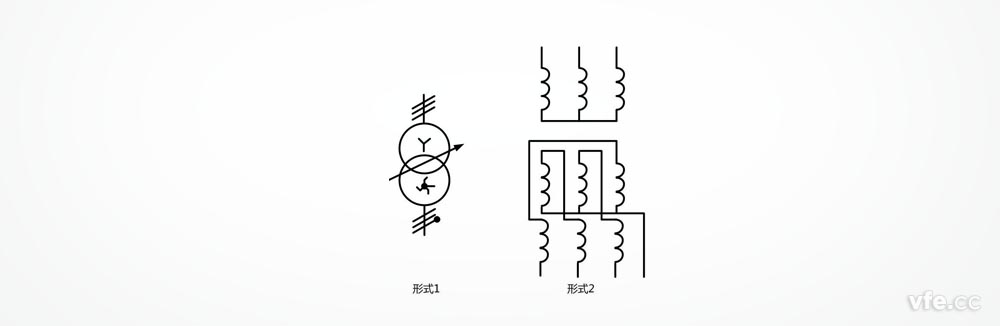

星形曲折形中性點引出連接的三相變壓器

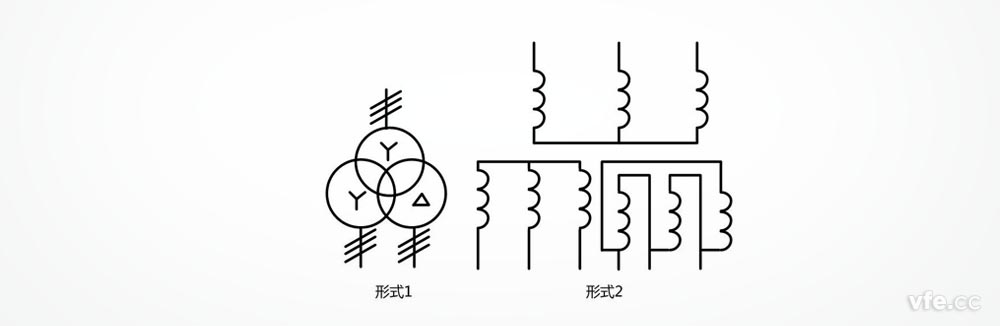

星形星形三角形連接的三相變壓器

---
