電壓互感器符號表示方法詳細描述

  • 瀏覽次數：24036次
  • 發布時間：2014/7/10 8:15:58
  • 作者：hb_yinhe

　　電壓互感器是一個帶鐵心的變壓器，主要是用來按比例變換線路上的電壓。根據GB4728-6-84 《電能的發生和轉換》，在電氣工程應用中電壓互感器符號有明確的規定。
　　電壓互感器：Potential transformer 簡稱PT，在新國標也叫Transformer voltage 也簡稱TV，與舊國標中“YH”（電壓互感器的“壓”、“互”二字的漢語拼音第一個字母的組合）相對應。

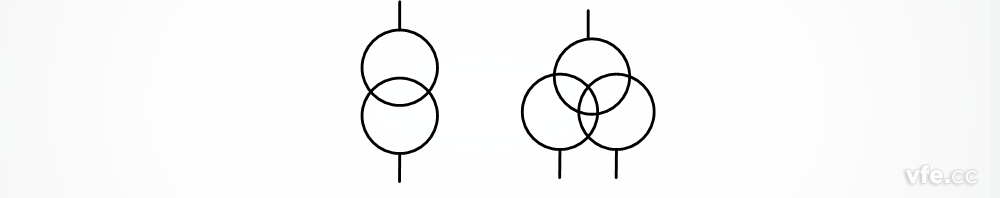

單相電壓互感器符號
單相電壓互感器符號

　　左圖中兩個圈代表一個初級繞組、一個次級繞組；右圖中三個圈代表一個初級繞組、二個次級繞組； 更多個圈的則最上面一個圈是初級繞組，其它均為次級繞組。上圖中兩個圖例均表示單相電壓互感器。三相電壓互感器符號與單相電壓互感器符號類似，區別在于線端增加三條表示三相的線端，其圖例如下：

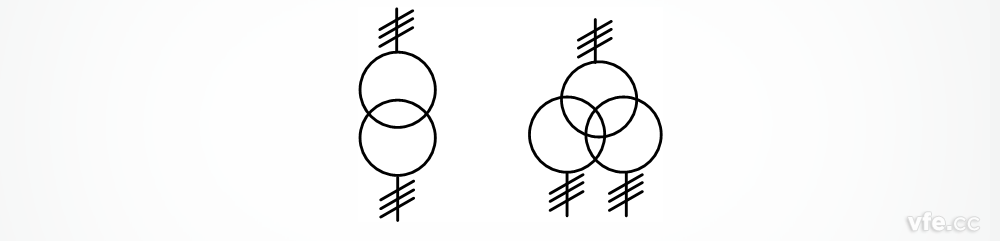

三相電壓互感器符號

三相電壓互感器符號



　　以上為最常見的電壓互感器符號，電壓互感器符號與變壓器符號相同，更多的電壓互感器符號可以參考：變壓器電氣符號
