WP4000變頻功率分析儀可以連接霍爾電流傳感器嗎?

  • 瀏覽次數:6881次
  • 發布時間:2014/3/24 10:16:49
  • 作者:AnyWay中國

  可以的!

  WP4000變頻功率分析儀的功率單元采用DT數字變送器時,可以與各種型號的霍爾電流傳感器霍爾電壓傳感器、羅氏線圈、電壓互感器、電流互感器等電量傳感器接口。

  DT數字變送器有多種型號,選擇不同的型號,可準確測量1mV~1280V的電壓信號及100μA~128A的電流信號。

  采用不同電量傳感器時,建議選擇不同型號的DT數字變送器。

  值得一提的是,銀河電氣早期曾經就同樣的問題給出了相反的答案!

  答案的變化源自對WP4000變頻功率分析儀定義的變化和一個新產品的推出。

WP4000變頻功率分析儀定義變化

  在產品發展過程中,WP4000變頻功率分析儀的定義發生了變化。

  WP4000剛推出時,其全稱是WP4000寬帶功率測試系統,而WP4000寬帶功率測試系統包含WP4000寬帶功率分析儀和SP系列寬帶功率傳感器。

  2012年,銀河電氣ATITAN變頻功率標準源研制成功后,結合張鐘華院士和質檢總局專家的意見,將WP4000寬帶功率測試系統更名為WP4000變頻功率測試系統,WP4000變頻功率測試系統包括WP4000變頻功率分析儀和SP系列變頻功率傳感器

  按照上述定義,WP4000變頻功率分析儀只能接收數字信號,不能接收霍爾電流傳感器輸出的模擬量信號。

  2012年,銀河電氣著手編制變頻電量測量?jī)x器相關國家標準,考慮到目前國內外功率分析儀中采用數字量傳輸?shù)膬H銀河電氣一家,為了從標準上將數字量傳輸和模擬量傳輸兩種形式的功率分析儀統一。將WP4000變頻功率測試系統更名為WP4000變頻功率分析儀,而SP系列變頻功率傳感器作為功率分析儀的附件存在,而將這種附件稱為功率單元或功率模塊。

  按照標準定義的WP4000變頻功率分析儀與傳統模擬量傳輸?shù)墓β史治鰞x從功能和構成上是類似的,區別僅僅在于WP4000的功率單元可與主機分離,且功率單元與主機之間采用數字量傳輸。

  按照標準定義,WP4000變頻功率分析儀相當于一臺大儀器,可以接收模擬量信號,但是,由于作為功率單元的SP系列變頻功率傳感器一般是直接連接一次線路,且測試的電壓、電流量程較大。

  SP系列變頻功率傳感器電壓準確測試范圍為:3V~15kV;

  SP系列變頻功率傳感器電流準確測試范圍為:2A~7kA。

  以SP系列變頻功率傳感器為功率單元的WP4000變頻功率分析儀,仍不適合連接霍爾電流傳感器。

 以SP系列變頻功率傳感器為功率單元的WP4000變頻功率分析儀

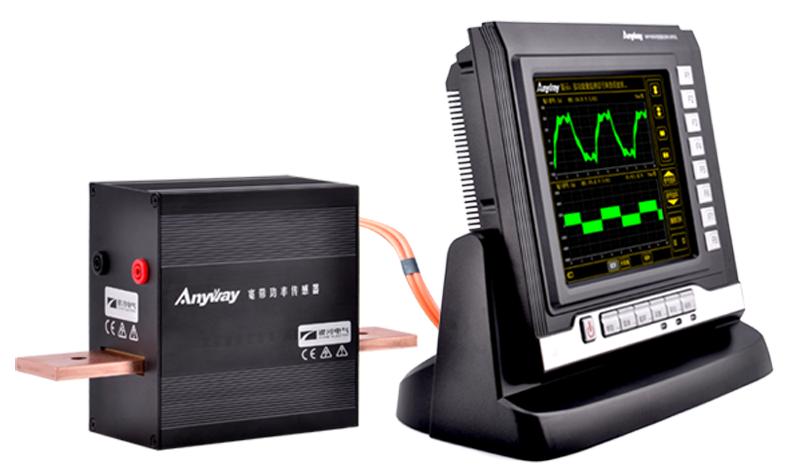

圖1. 以SP系列變頻功率傳感器為功率單元的WP4000變頻功率分析儀

銀河電氣推出DT系列數字變送器

  2013年,銀河電氣推出低壓、小電流的功率單元——DT系列數字變送器。

WP4000的低壓小電流功率單元——DT數字變送器

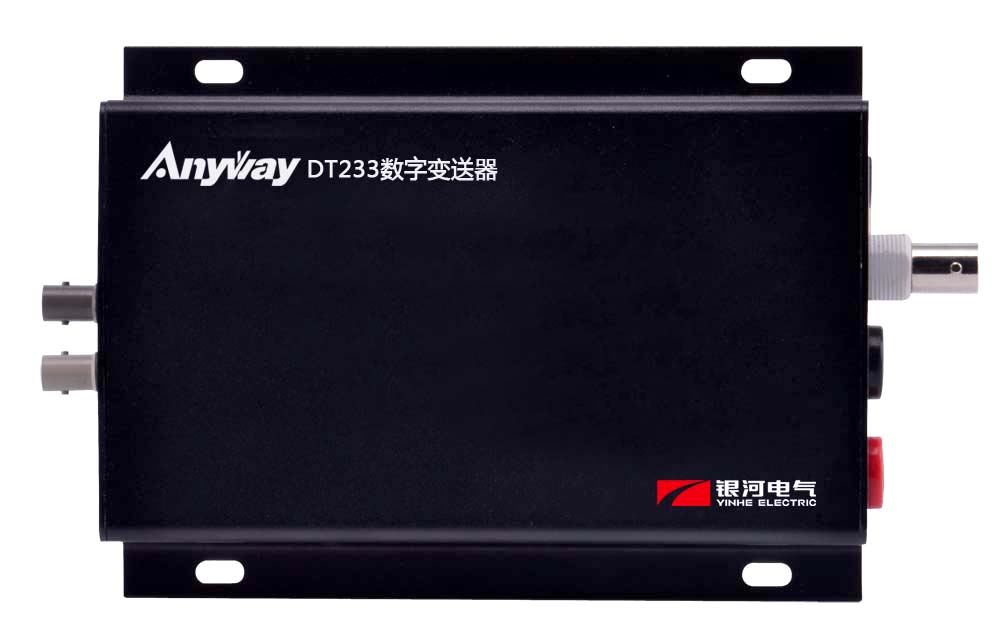

圖2. WP4000的低壓小電流功率單元——DT數字變送器

  DT系列數字變送器電壓準確測試范圍為:1mV~1280V

  DT系列數字變送器電流準確測試范圍為:100μA~128A

  采用DT系列數字變送器為功率單元的WP4000變頻功率分析儀不但可以與霍爾電流傳感器相連,準確測量其輸出電流信號,還可以與其它各種電壓輸出或電流輸出的電量傳感器相連。
