功率表又稱瓦特表，功率表有很多種，總體來說分為指針式功率表和數字式功率表。指針式功率表一般應用在精度要求比較的場合，用于監視用；數字功率表對精度有一定的要求，而且有更多的接口可以用于擴展測量和上位機通訊。由DMC300分布式測控系統構成的數字功率表是一種典型的數字式高精度功率表。

一由DMC300分布式測控系統構成的數字功率表簡介

　　由DMC300分布式測控系統構成的數字功率表主要是由DMC300分布式測控系統中的電量測量子站組成。DMC300分布式測控系統中的電量測量子站是一種基于光纖通訊的前端數字化功率測量單元，可以實現頻率為5～400Hz正弦電參量的高精度測量。
　　DMC300分布式測控系統中的電量測量子站有DM4103-1、DM4103-2、DM4104-1、DM4104-2四種型號提供選擇，每種子站的測量量程不同，具體參考DM系列分布式測試子站（選型及應用）：
數字功率表具體參數為：
　　頻率范圍：5~400Hz
　　電壓準確測量范圍：0.5V~1000V
　　電流準確測量范圍：4mA~6A
　　電壓/電流測量精度：0.1%rd±0.1%fs
　　功率測量精度：0.2%rd±0.2%fs

二由DMC300分布式測控系統構成的數字功率表的特點

1測量精度高

　　功率精度最高可以實現讀數0.2%的基本測量準確度；

2安全性能好

　　采取光纖隔離技術，實現模擬信號與數字信號的光電隔離；

3抗干擾能力強

　　光纖傳輸?shù)臄?shù)字信號可以承受很強的復雜電磁環境干擾，基本無需考慮傳輸環節的干擾問題；

4外部通訊接口簡便

　　采用串口與上位機通訊，方便與其他系統的兼容；

5可擴展性強

　　可以任意擴展成單相數字功率表（一個電量測量子站即可）、三相數字功率表（兩個或者三個電量測量子站）甚至是多相數字功率表（多個電量測量子站），采取子站間光纖同步技術可以輕松實現多個子站的同步測量；

三由DMC300分布式測控系統構成的數字功率表的測量原理

　　由DMC300分布式測控系統中的電量測量子站測量前端的電壓電流模擬信號，電量測量子站將測量的模擬信號經過測量以及光電轉換成光纖數字信號，再經過光纖通訊至上位機，在上位機接口處由光纖轉換器轉換成RS232信號或者其他串口信號進入上位機進行數據分析和處理。

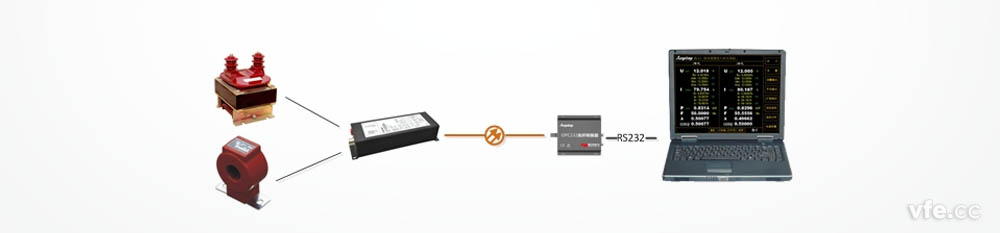

下面是一個單相數字功率表測量過程圖：

單相數字功率表

　　由DMC300分布式測控系統構成的數字功率表可以滿足各類工頻及變頻正弦波供電電器產品的檢試驗及能效評測，系統構建簡單靈活，上位機軟件可以根據需求和自己使用習慣編寫最合適使用界面。DMC300分布式測控系統構成的數字功率表可以為試驗人員提供不僅是數據上的準確性，而且也是使用上的便捷性。

---
