電能質量即電力系統中電能的質量，在現代電力系統中，由于大量的變頻器的使用產生諧波導致的電壓波形畸變，以及電壓暫降、暫升和短時中斷等，都成為很重要的電能質量問題。WP4000變頻功率分析儀對電能質量的測量包括三相對稱分析和諧波運算兩大方面，比較概括的對電能質量對出了分析。
一、WP4000變頻功率分析儀簡介
WP4000變頻功率分析儀是一款基于光纖傳輸?shù)母呔裙β史治鰞x，采用
前端數字化技術，適用于變壓器、整流器、逆變器、變頻器等各類變流器及電機、電器產品的檢試驗、能效評測及諧波分析，對于電能質量的分析有它獨到的優勢：
1、基于光纖的前端數字化技術，能夠避免傳輸過程中的干擾和損耗；
2、高達250KHz的采樣頻率能夠進行高質量的諧波分析。

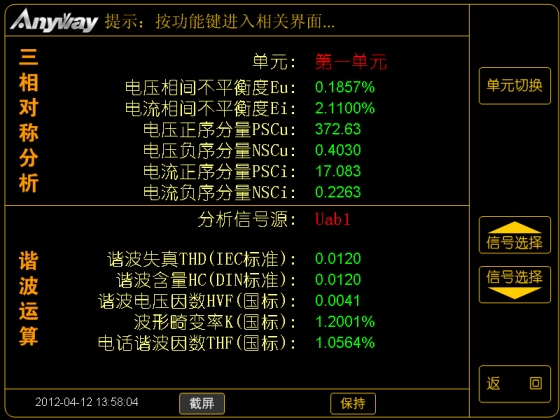

在WP4000變頻功率分析儀的主界面下按下F8電源質量鍵就可以進入電能質量分析界面，如圖
WP4000變頻功率分析儀測量電能質量界面
二、WP4000變頻功率分析儀的三相對稱分析
WP4000變頻功率分析儀的三相對稱分析包括六個方面的分析
1、電壓相間不平衡度Eu：
2、電流相間不平衡度Ei：
3、電壓正序分量PSCu：
4、電壓負序分量NSCu：
5、電流正序分量PSCi：
6、電流正序分量NSCi：
三、WP4000變頻功率分析儀的諧波運算
WP4000變頻功率分析儀的諧波運算包括五個方面
1、諧波失真THD(IEC標準)

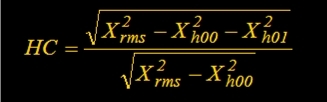

2、諧波含量HC(DIN標準)

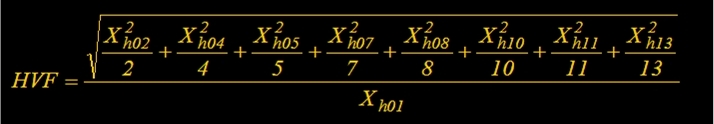

3、諧波電壓因數HVF(國標)
4、波形畸變率K(國標)
5、電話諧波因數THF(國標)
變頻電源的使用帶來了很多電源使用方面的改革，變頻節能也是目前最熱門的話題，隨著變頻電源的發展，變頻電源對電網的污染也不容忽視，傳統的電能質量測試手段存在著一定的局限性，我們需要利用現代先進的測量技術得到準確的測量數據，實現對電能質量準確的把控，保障電力系統的安全可靠運行。
