WP4000變頻功率分析儀精度指標解析
- 瀏覽次數：7355次
- 發布時間：2013/11/11 16:41:14
- 作者：hb_yinhe
WP4000變頻功率分析儀精度一共有A、B、C三種等級，A級精度為最高，B級次之，C級最低，C級精度可以滿足變壓器、整流器、逆變器、變頻器等各類變流器及電機、電器產品的試驗、能效評測、諧波分析，A級主要用于高精度儀器儀表的計量檢測。
一、WP4000變頻功率分析儀精度等級說明
WP4000變頻功率分析儀采用的是基于光纖的前端數字化技術，傳輸環節沒有干擾和損耗，所以WP4000變頻功率分析儀精度取決前端測量的功率單元，功率單元包括SP系列變頻功率傳感器和DT系列數字變送器，目前功率單元可以實現電流100uA～7000A、電流1mV～15kV的高精度測量。
WP4000變頻功率分析儀的的功率單元電壓有效測試范圍為0.75%～150%UN，電流的有效測試范圍為1%～200%IN。
精度等級定義如下：
A：電壓、電流精度為讀數的0.05%，功率精度為讀數的0.1% ；
B：電壓、電流精度為讀數的0.1%，功率精度為讀數的0.2% ；
C：電壓、電流精度為讀數的0.2%，功率精度為讀數的0.5% ；
二、WP4000變頻功率分析儀精度說明例程
以型號SP103202C變頻功率傳感器和DT212B數字變送器為例來分別解讀WP4000變頻功率分析儀精度指標：
SP103202C變頻功率傳感器
SP為AnyWay 變頻功率傳感器得識別符，103 和202 分別表示傳感器的額定電壓UN及額定電流IN，參照科學計數法，采用10 的n 次方的形式，其中前兩位數字為底數，第三位為指數。即103 表示UN 為10kV，202 表示IN 為2000A，C表示精度等級，在電壓為75V～15000V的范圍內精度為0.2%，在電流為20A～4000A的范圍內精度為0.2%，這此電壓電流量程內的功率精度為0.5%。

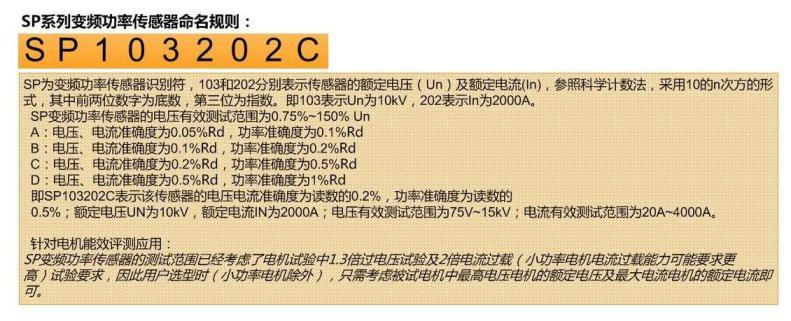

WP4000變頻功率分析儀精度等級表示方法-SP變頻功率傳感器
DT212B數字變送器
◆DT：數字變送器標識符
◆ 第一位數字：數字變送器標通道屬性
1：通道1為電壓輸入型，通道2為電壓輸入型
2：通道1為電壓輸入型，通道2為電流輸入型
3：通道1為電流輸入型，通道2為電流輸入型
DT212B數字變送器的第一位數字為“2”，表示本數字變送器的通道1為電壓輸入型，通道2為電流輸入型
◆ 第二位數字：通道1的量程信息
依據第一位數字確定的通道屬性查詢表1或表2獲取通道1的量程信息
DT212B數字變送器的通道1為電壓型，其量程信息查詢表1，數字“1”對應5V~1280V
◆ 第三位數字：通道2的量程信息
依據第一位數字確定的通道屬性查詢表1或表2獲取通道2的量程信息
DT212B數字變送器的通道2為電流型，其量程信息查詢表2，數字“2”對應20mA~6.4A
◆ 后綴字母：精度
A：0.05%rd
B：0.1%rd
DT212B數字變送器的后綴字母為B，精度為0.1%rd。

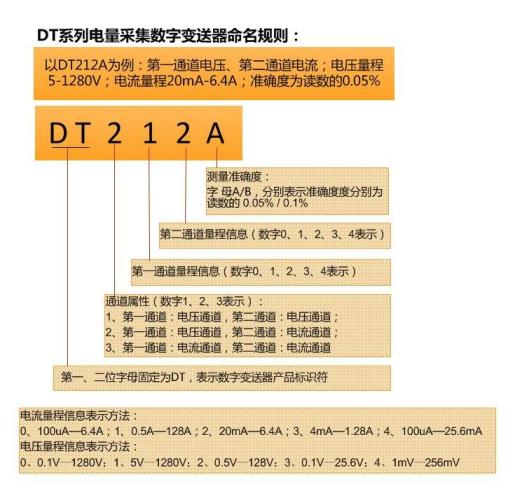

WP4000變頻功率分析儀精度等級表示方法-DT數字變送器
WP4000變頻功率分析儀精度標稱采用的是讀數誤差標稱方法，即在滿量程范圍內，儀表測量的值與實際值的誤差都是同一個精度。目前很多儀表商包括進口儀表都是采用讀數誤差+量程誤差的標稱方法，以此來掩蓋精度的虛高問題，用戶需要仔細明辨這種現象，以免買的的儀表達不到所需精度要求。
