寬頻功率表定義

  寬頻功率表用于寬頻帶的電壓、電流、有功功率等電參量測量,寬頻意指被測電壓、電流信號頻帶寬,包括下述兩種情況:
 ?。?、被測電壓、電流基波頻率范圍較寬。如:AnyWay的DP800數字功率計適用于基波頻率為4Hz~400Hz的正弦波測量。
 ?。?、被測電壓、電流含有較高頻率的諧波。如:AnyWay系列頻功率分析儀電壓測試帶寬為100kHz,可準確測量各種基波頻率為0.1Hz~400Hz的正弦及非正弦電量的有功功率、基波功率及100kHz頻率以內的諧波功率。
  對于第二類寬頻功率表,一般采用交流數字采樣和傅里葉變換技術,一般需要比較高的采樣頻率,對數據的傳輸和處理都有比較高的要求。
  寬頻功率表別稱:寬頻帶功率表、寬頻帶功率計、寬頻帶功率分析儀等。

采樣頻率對寬頻功率表的影響

  直觀的看,采樣頻率越高,采集信號的點數越多,就越接近原始信號,也就會精度越高。然而,采樣頻率越高,單位時間內采樣點也就越多,需要處理的數據也就越多,對于AD轉換器及處理數據的CPU性能要求也就越高。
  事實上,采樣定理告訴我們,采樣頻率只要大于2倍信號頻率就可準確還原信號。反之,就會造成頻率混疊等現象導致測量結果錯誤或精度降低。。表面上看,
  某些進口寬頻功率表標稱帶寬很寬,精度很高。譬如某款進口功率表標稱帶寬1MHz,按照采樣定理的要求,采樣頻率應在2MHz以上,但其實際最高采樣頻率卻只有100KHz,根據采樣定理,100kHz的采樣頻率最高也就能測50KHz的帶寬,高于50KHz的信號進入寬頻功率表,會導致功率表測量結果紊亂。此時,為了實現正常測量,寬頻功率表必須開啟截止頻率低于50kHz的防混疊濾波器,這樣,其實際可用帶寬必然低于50kHz。與標稱的1MHz帶寬差距甚遠!

用DT數字變送器制作的寬頻功率表

  DT數字變送器具有100KHz的帶寬,250KHz的采樣頻率,是一種能同時測量電壓和電流的雙通道功率變送器。DT數字變送器采取前端數字化技術,以光纖為傳輸介質,可以有效避免傳輸過程的損耗和干擾。
 用DT數字變送器制作的寬頻功率表
用DT數字變送器制作的寬頻功率表

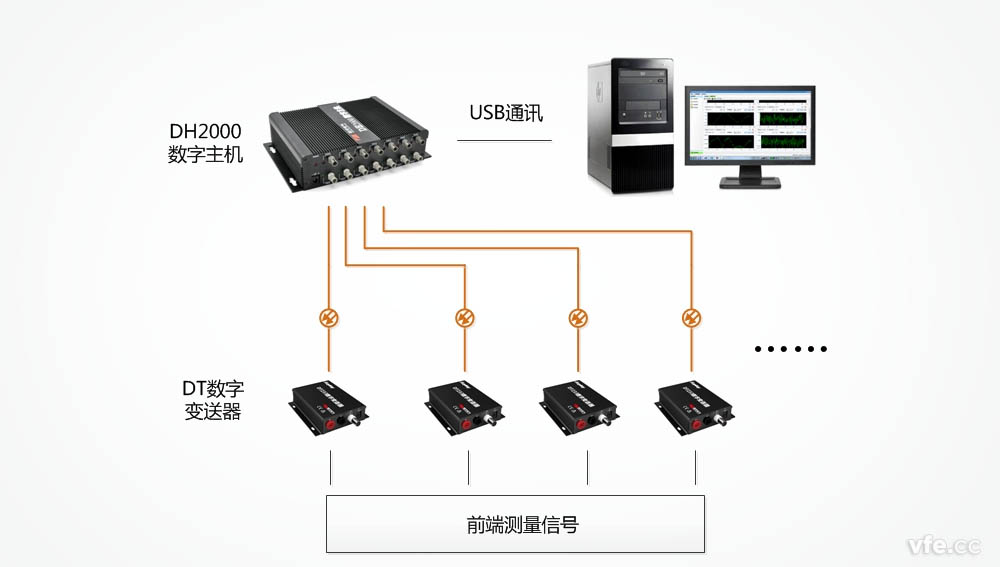

  DT數字變送器采集前端模擬信號,并將采集的模擬信號轉化數字信號,經過光纖傳送至DH2000數字主機,DH2000數字主機將采集的數據經過處理后通過USB上傳至上位機,用戶可以根據自己需要定制所需要的上位機功能和界面,方便自己操作和使用。
  DT數字變送器制作的寬頻功率表具有高準確度、寬量程、寬頻帶的特點,每個DT數字變送器都是一個獨立的個體,相互不會干擾,獨立性強,可擴展性好,DT數字變送器和DH2000數字主機體積小,便于攜帶,十分方便實驗室、公共電力場合等的現場寬頻帶電參量測量和分析。
