DT數字變送器是一種基于光纖傳輸?shù)墓β蕼y量模塊，可以測量1mV～1280V的交直流電壓、100uA～128A的交直流電流，準確度最高可以達到0.05級，帶寬為100kHz，采樣頻率250kHz，完全可以滿足各種諧波的測量。

　　用DT數字變送器制作的變頻電機功率表的主要優勢在于在變頻環境下，基于光纖的前端數字化技術完全可以避免各種諧波的干擾，使得功率表的準確度不會因?yàn)榄h(huán)境的影響而變差。

一變頻電機對于節能的作用

　　隨著國家十二五”規劃對節能的重視，變頻電機在節能方面的應用也會越來越廣泛。譬如，在家電行業，國家提高的能效等級，對于節能的家用電器實施補貼政策，使得家電行業的變頻技術得到廣泛的推廣，我們才會在市場隨處可見的變頻電器。一臺變頻空調比同類定頻空調最多可以節能40%以上。

二變頻器輸入波形分析

　　變頻電機一般由PWM 逆變器供電, 由于逆變器中作為換流元件的電力半導體器件始終工作于開關狀態, 逆變器產生的電壓和電流波形均為非正弦波形, 包含了大量的時間諧波分量。變頻器輸出諧波主要集中在載波頻率整倍數附近，而低次諧波一般較小。當載波頻率較高時，諧波頻率也高。
　　若變頻器的載波頻率為fs，基波頻率為f1，變頻器輸出諧波主要集中在ks*fs±k1*f1。其中ks=1,2,3,4,5,6,7... k1=1,2,4,5,7...
　　變頻器輸出諧波集中在載波頻率整倍數附近，ks越大，相應的諧波越小。
　　對于SPWM三相變頻器，若載波頻率比是整數（N=fs/f1），N是3的整數倍，變頻器輸出諧波只包含6k±1次諧波，且不包含N-2次以下的諧波。

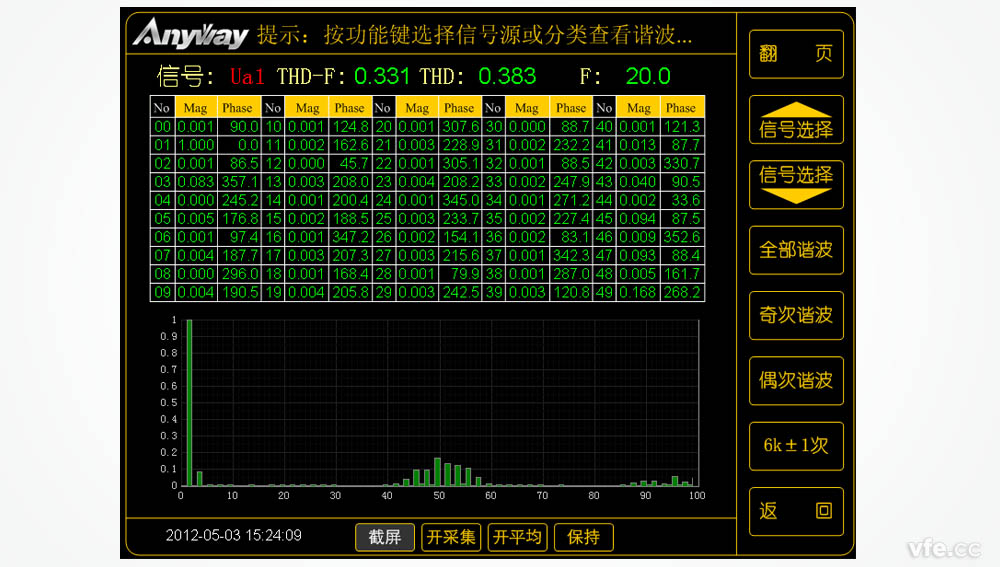

用DT數字變送器制作的變頻電機功率表測量出的變頻器輸出諧波頻譜

　　擁有采樣頻率250kHz的DT數字變送器最高可以分析到2000次諧波，足以滿足高次諧波的測量需求。

三用DT數字變送器制作的變頻電機功率表

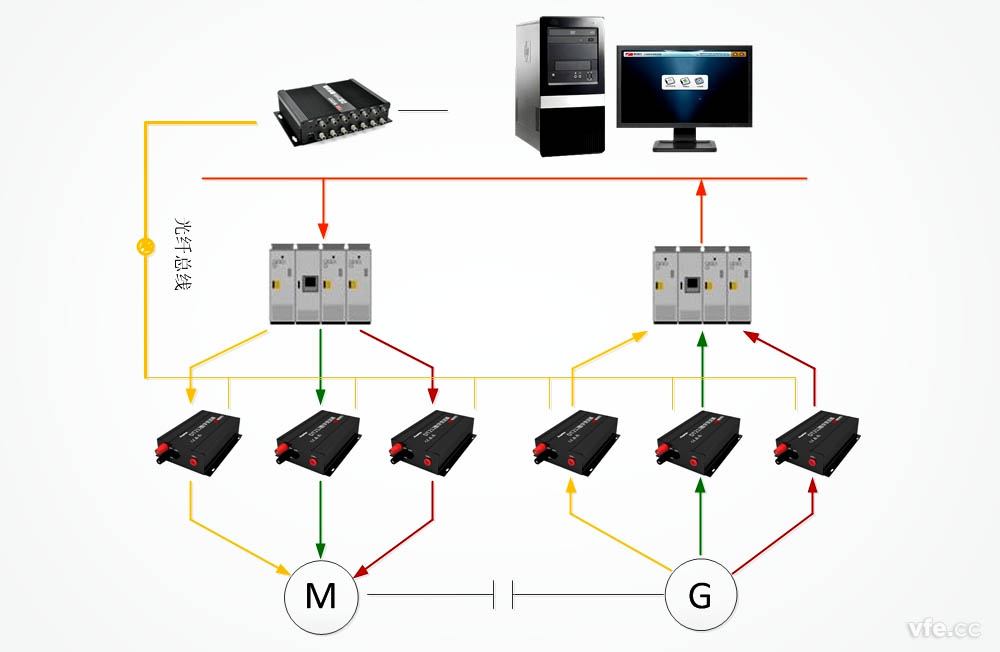

用DT數字變送器制作的變頻電機功率表測試原理圖

　　由變頻器供電的電源經過DT數字變送器測量后，輸入至變頻電機，帶動于變頻電機對偶的負載，負載反饋的能量再經過DT數字變送器測量后進入變頻器，最后在反饋到電網，完成整個變頻電機的試驗。

　　用DT數字變送器制作的變頻電機功率表可以完成整個變頻電機的型式試驗，在變頻環境下的整體溯源測量使得變頻電機的測量準確度得到可靠的保障。



---
