電工儀表準確度等級詳解
- 瀏覽次數：35434次
- 發布時間：2013/10/16 15:57:45
- 作者：AnyWay中國
一、準確度等級的定義
以下是“JJF1001-2011通用計量術語”對準確度級準確度等級的相關定義：
1、測量準確度
measurement accuracy，sccuracy of measurement
簡稱準確度（accuracy）
被測量的測量值與其真值間的一致程度。
注：
a、概念“測量準確度”不是一個量，不給出有數字的量值。當測量提供較小的測量誤差時就說該測量是較準確的。
b、術語“測量準確度”不應與“測量正確度”、“測量精密度”相混淆，盡管它與這兩個概念有關。
c、測量準確度有時被理解為賦予被測量的測得值之間的一致程度。
2、準確度等級
accuracy class
在規定的測量條件下，符合規定的計量要求，使測量誤差或儀器不確定度保持在規定極限內的測量?jī)x器或測量系統的等別或級別。
注：
a、準確度等級通常用約定采用的數字或符號表示。
b、準確度等級也適用于實物量具。
二、電工儀表準確度等級
1、電工儀表準確度等級表示方法
電流表、電壓表、電阻表、功率表等電工儀表準確度等級采用最大允許誤差的百分?jǐn)?shù)的數值部分表示。
最大允許誤差為引用誤差。電工儀表準確度等級與引用誤差的關系如表1：
表1、電工儀表準確度等級與引用誤差的關系
| 電工儀表準確度等級 |
0.05級 |
0.1級 |
0.2級 |
0.5級 |
1級 |
2級 |
5級 |
| 引用誤差 |
±0.05% |
±0.1% |
±0.2% |
±0.5% |
±1% |
±2% |
±5% |
2、電工儀表基本誤差
儀表的基本誤差以引用誤差表示：
γ=(X-X0)/XN*100%
X：儀表示值
X0：被測量真值，一般可用最大允許誤差為被檢儀表的最大允許誤差1/4～1/10的儀表示值替代。
XN：引用值
引用值一般為被檢儀表測量范圍上限。當儀表示值范圍包含負值時，引用值為儀表測量范圍的上限和下限之差。
儀表的基本誤差在儀表的有效測量范圍之內，不應大于表1規定的引用誤差的100%。
3、電工儀表升降變差
電工儀表升降變差采用引用誤差表示：
γ變=|X1-X2|/XN*100%
X1：儀表示值上升過程中某點被測量的示值；
X2：儀表示值下升過程中某點被測量的示值。
儀表升降變差不應超過表1規定的引用誤差的絕對值的100%。
4、功率因數影響（僅適用于功率表）
應在被測量真值的某點，功率因數分別為超前和滯后兩種情況下進行測量，由此引起的儀表誤差的該變量不應超過表1規定的引用誤差的100%。
三、電工儀表準確度等級試驗條件
電工儀表準確度等級試驗應該在規定的標準條件下進行。不同儀表的標準條件有所不同，表2為“JJG 124-2005 電流表、電壓表、功率表及電阻表檢定規程”規定的標準條件，供參考：

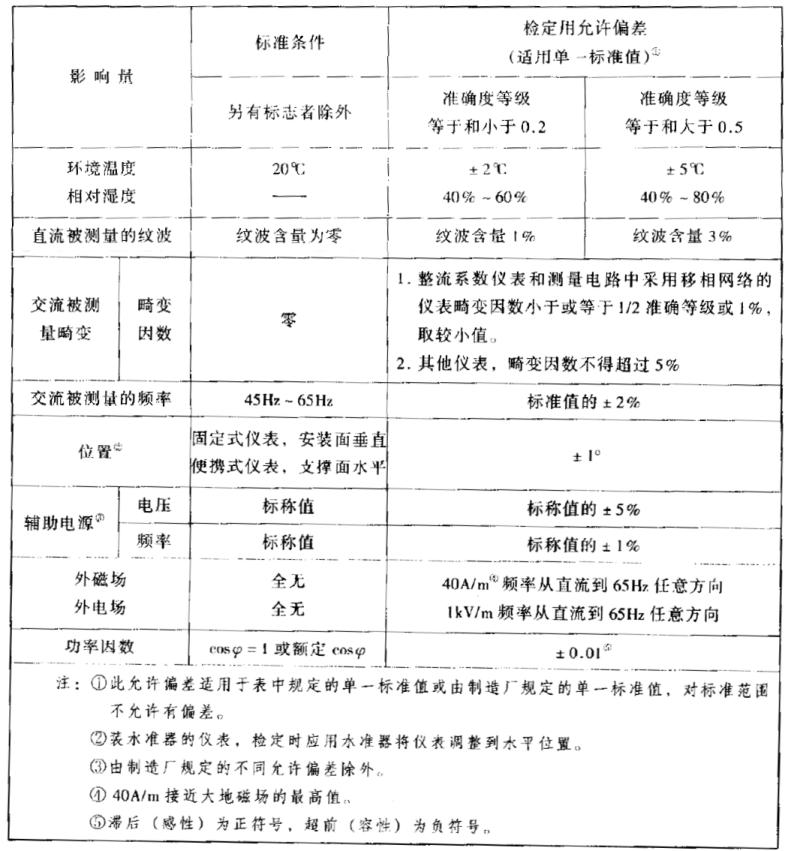

表2 電工儀表準確度等級試驗的標準條件
