一水泵行業軸功率測量現狀

目前很多廠家都是通過扭矩儀來進行電機的軸功率測量，但是隨著行業的發展，傳統扭矩儀通過測量扭矩和轉速計算電機輸出功率的方式，越來越顯示出安裝復雜、通用性差等不足：

傳統的扭矩儀：
　　1、需要專用的聯接工裝，電機不同或扭矩儀不同都可能導致需要重新制作聯接工裝；
　　2、安裝不當會加大扭矩測量誤差甚至損壞扭矩儀，安裝過程非常復雜，需要花費大量的人力和時間；
　　3、扭矩儀的扭矩和轉速測量范圍較窄，過大的扭矩，過高的轉速可能導致扭矩儀損壞，而過小的扭矩和過低的轉速又會導致扭矩儀測量不準確；
　　4、某些風機、水泵與電機采取固定連接，由于電機和風機、水泵的轉軸不能分離，無法安裝傳統扭矩儀。

二TN4000電子式扭矩儀特點

1使用便捷

　　軸功率測量時用戶無需花費大量資金來購買各種不同型號的扭矩傳感器及聯軸器以滿足不同型號電機的試驗需要，也無需花費大量時間和人力來安裝、耦合扭矩傳感器。TN4000電子式扭矩儀只需一個操作人員花幾分鐘時間即可完成安裝、調校工作。

2寬范圍測量

　　TN4000電子式扭矩儀采用寬測量范圍的SP系列變頻功率傳感器測量電機電參量、采用寬范圍的DM系列頻率測試子站測量轉速，一臺扭矩儀可實現0.005%~100%額定軸功率的準確測量，對于大多數電機系統的檢試驗實驗室，只需按照最大電機功率配置一臺扭矩儀即可實現所有型號電機的扭矩測試。

3多參量測量

　　測量電機輸出扭矩、轉速的同時，還可測量電機的電壓、電流、頻率、功率、諧波等輸入電參量及電機轉速、運行溫度等其它參量，采用同一套裝置可同時實現電機和電機系統的試驗。

三TN4000電子式扭矩儀測量軸功率測量原理

TN4000電子式扭矩儀測量軸功率的前提條件：
　　1：需出具電機的出廠報告，這是每臺電機在出廠時必須出具的出廠報告；
　　2：電機的繞組中必須預埋PT100測溫元件；

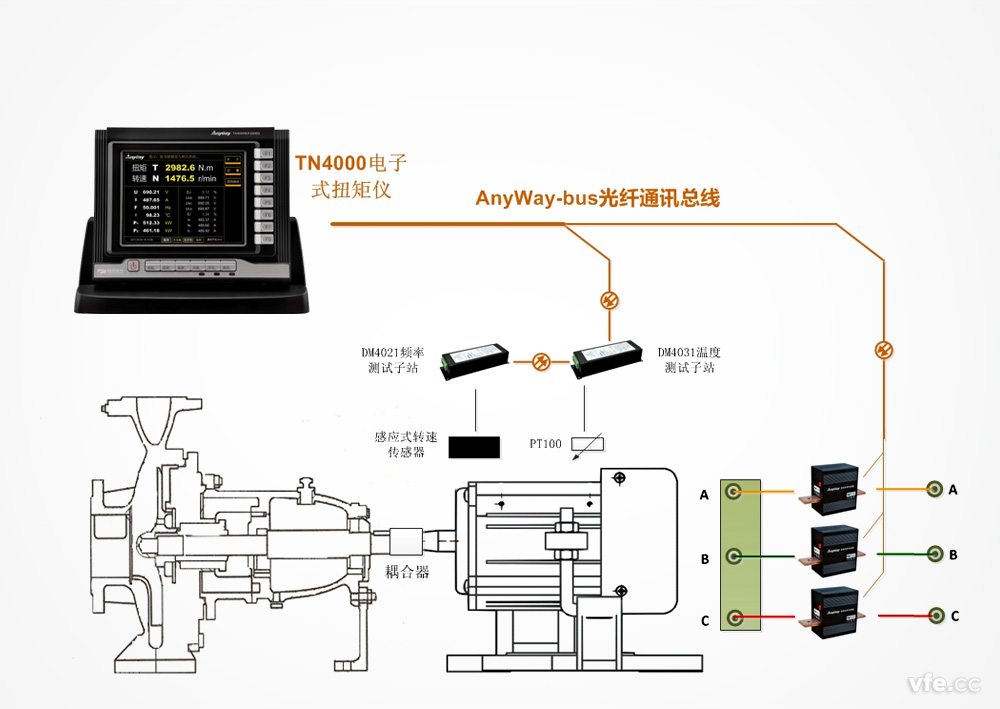

TN4000電子式扭矩儀測量軸功率原理：
　　通過電機的出廠報告中得出出廠數據，通過SP變頻功率傳感器測量電機輸入的電壓、電流、功率等電參量，通過DM4031溫度測試子站測量預埋在電機繞組中的PT100的實時阻值，通過DM4021測試子站測量感應式傳感器測量出電機轉速。
　　TN4000電子式扭矩儀采集所有的參數，通過計算得出電機的總損耗，將測量出輸入功率減去總損耗就是我們所需要的軸功率。

四TN4000電子式扭矩儀軸功率測量技術指標

　　轉速精度：0.05%；
　　輸入電壓精度：0.75%-150%額定范圍之內，讀數的0.2%；
　　輸入電流精度：1%-200%額定范圍之內，讀數的0.2%；
　　輸入功率精度：功率因數在0.2-1范圍之內，讀數的0.5%；
　　輸出功率精度：0.2%-0.5%（與電機空載試驗數據精度有關）；
　　轉矩精度：0.2%-0.5%（與電機空載試驗數據精度有關）；



---
