DT數字變送器與LEM傳感器量程匹配

  • 瀏覽次數：8383次
  • 發布時間：2013/9/17 10:37:44
  • 作者：cw_yinhe

　　【摘要】本文提供一種DT數字變送器與LEM傳感器量程匹配方法，并介紹了DT數字變送器與LEM傳感器組合使用在大功率變頻電量測試中存在的主要優勢。

一如何正確選擇合適型號的DT數字變送器測量LEM傳感器二次輸出信號

　　第一步：根據已知型號的LEM傳感器，確定其副邊信號（即二次輸出信號）。
　　第二步：根據LEM傳感器副邊信號的大小，選擇合適量程的DT數字變送器。
　　例如：LEM電壓傳感器型號為DVL2000，其副邊信號為50mA，采用電流量程為4mA-1.28A的DT333數字變送器即可滿足其測量要求。

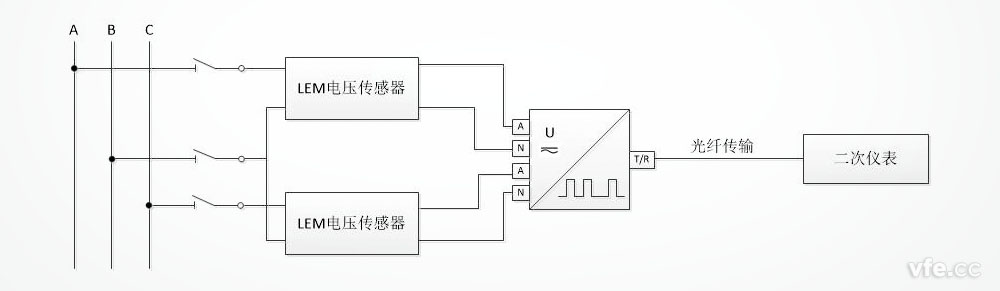

DT333數字變送器與LEM傳感器DVL2000組合測試三相變頻電量原理圖
DT數字變送器與LEM傳感器量程匹配原理圖

　　如需了解更多的LEM傳感器和DT數字變送器量程信息，請參考LEM傳感器官方網站和湖南銀河電氣官方網站的產品中心。

二DT數字變送器與LEM傳感器組合使用在大功率變頻電量實際測試中存在的主要優勢

　　在大功率變頻電量測試過程中，基于霍爾效應原理的LEM傳感器，其二次輸出模擬電壓/電流信號往往易受傳輸距離和電磁干擾的影響，導致測量結果誤差偏大。使用DT數字變送器測量LEM傳感器二次輸出信號，將電壓互感器輸出的模擬電壓信號就地?cái)?shù)字化后采用光纖傳輸，有效避免了二次線路以及強電磁干擾對測量結果的影響，對提高變頻電量測量精度有著重要意義。
