一、功率分析儀同步源的作用

　　同步源是功率分析儀進行正確傅里葉變換的前提，選擇合理的功率分析儀同步源，可提高傅里葉變換的有效性和準確度。

　　電機為感性負載，采用變頻器供電時，其電流信號的諧波含量遠遠小于電壓信號的諧波含量。因此，一般認為，采用電流信號為功率分析儀同步源有利于正確捕獲信號基波頻率，有利于實現采樣頻率與基波頻率的同步。

二、AnyWay變頻功率分析儀同步源選擇

　　AnyWay變頻功率分析儀同時檢測電壓信號和電流信號的頻率，自動判斷，并自動切換，以頻率相對穩定的一路信號作為功率分析儀同步源。當不能判斷兩者的穩定度時，默認采用電壓信號為同步源。之所以這么選擇，是因?yàn)椋?/p>

　　1、我們認為，功率分析儀的大部分應用場合，其電源均為電壓源，也就是說，存在有電壓、沒電流的情況，而不存在有電流、沒電壓的情況。沒電流時，將電流信號作為同步源是無效的，而此時仍然需要正確的測量電壓信號。

　　2、變頻器輸出的SPWM電壓信號，其諧波含量的確高于電流信號，但是，一般情況下，電壓信號的低次諧波含量較小，而電流信號完全可能由于負載的非線性導致較大的低次諧波。對于頻率測量電路而言，或者說，對于頻率濾波器而言，濾除高次諧波的影響遠遠比濾除低次諧波的影響要容易。

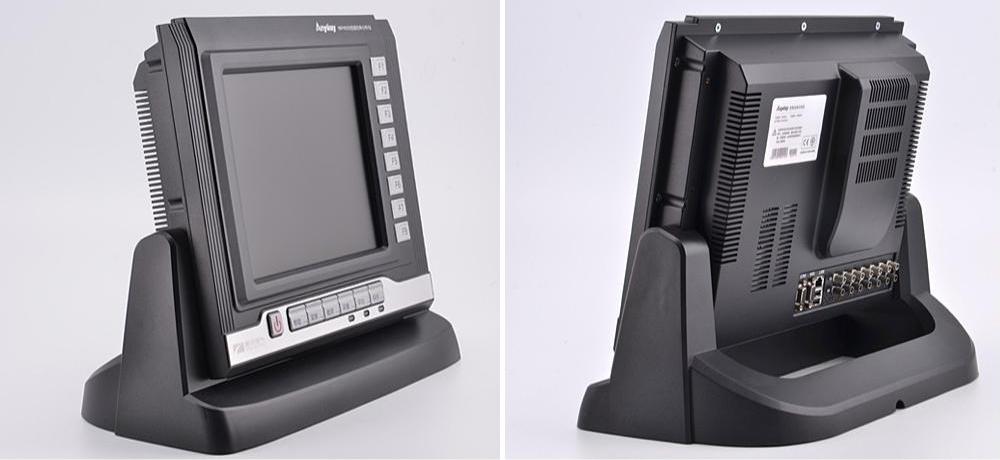

可自動選擇功率分析儀同步源的WP4000變頻功率分析儀
