變頻功率分析儀是湖南銀河電氣專門針對變頻測試而研發的一款產品，在變頻器性能試驗時的強電磁干擾環境下具備獨到優勢，比如傳感器/變送器與二次儀表兩者通過光纖連接，完全避免了強電磁干擾環境下信號在傳輸環節的干擾和損耗；可以進行諧波分析，以數值、柱狀圖、波形兩種方式顯示；寬幅值、頻率、相位內高精度測量；基波頻率范圍寬；系統整體準確度高；可以說一臺變頻功率分析儀可以替代一堆傳統儀表，提高了測量的準確度、方便性，從而大大提高了變頻器性能試驗測試的效率。

　　銀河的變頻功率分析儀適用于額定電壓10kV、額定電流3500A以下的各容量、型號的變頻器性能試驗。一臺變頻功率分析儀可連接6個傳感器/變送器（輸入單元），可同步測量“單相輸入/三相輸出”或“三相輸入/三相輸出”，能夠非常方便的完成變頻器性能試驗的測試需求。

　　變頻功率分析儀應用于變頻器試驗測試原理圖如下所示:

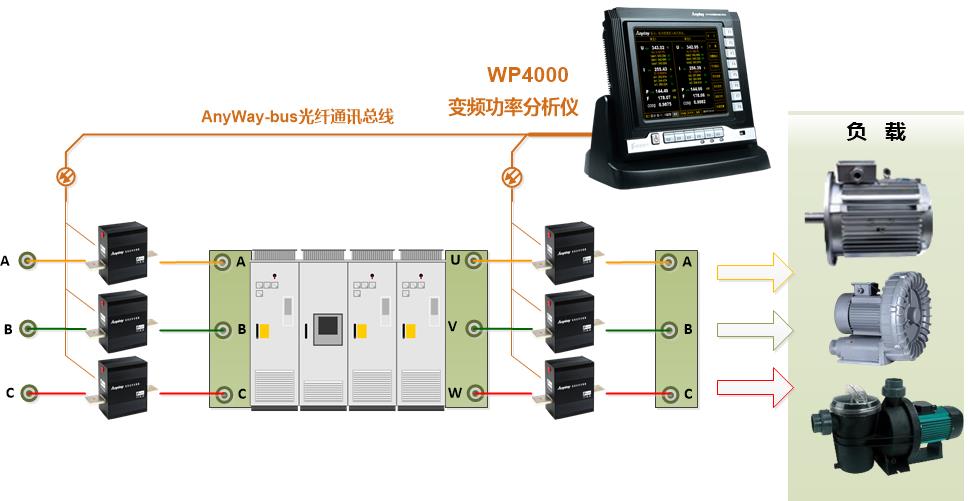

變頻器性能試驗原理圖

　　變頻器性能試驗主要測量電參數如下：

　　1、輸入電參數：包括額定輸入電壓、額定輸入電流、額定輸入功率、有功功率、功率因數、各次諧波、總諧波失真等。

　　2、輸出電參數：包括額定輸出電壓、最高連續輸出電壓、額定電流、過載電流、額定功率、額定功率因數、輸出頻率范圍、各次諧波含量、總諧波失真等。

　　3、效率：包括在設計范圍內，選擇多點頻率、同時測量變頻器的輸入功率和輸出功率，計算變頻器的效率。

　　實際工程測量變頻器性能試驗時輸入輸出電壓電流波形如下：

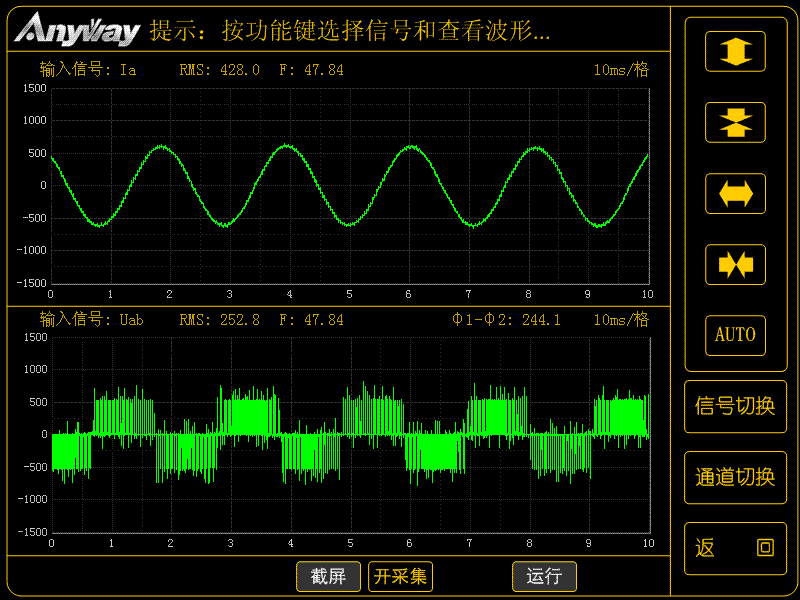

變頻器輸出電流電壓波形

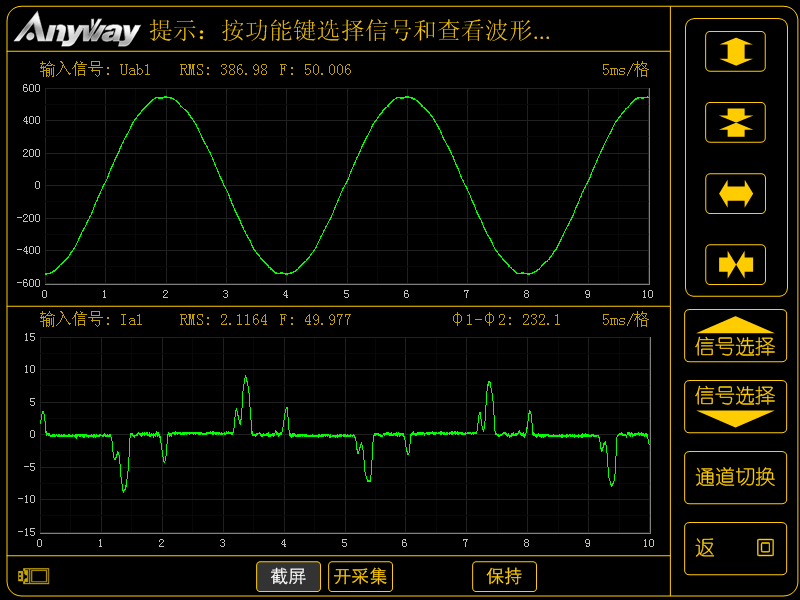

變頻器輸入電流電壓波形
