一中國科學院上海應用物理研究所熔鹽泵變頻功率測試系統簡介

　　中國科學院上海應用物理研究所成立于1959年，擁有兩大園區，分別坐落于上海市科技衛星城嘉定區和浦東張江高科技園區。中國科學院上海應用物理研究所是專業從事民用核技術科學研究的國立研究所，以光子科學、核科學技術及相關交叉學科研究為主，同時積極推進科研成果產業化。

　　本套熔鹽泵變頻功率測試系統主要應用于熔鹽泵實驗室試驗臺位，用于熔鹽泵輸入電壓、電流、頻率、相位、功率、扭矩、轉速等參數測試采集。

二熔鹽泵變頻功率測試系統

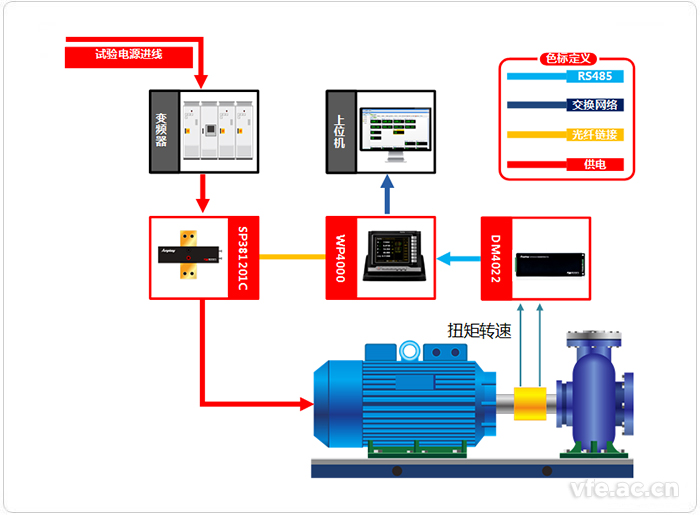

圖示：熔鹽泵變頻功率測試系統應用拓?fù)鋱D

　　熔鹽泵變頻功率測試系統選用湖南銀河電氣有限公司開發的WP4000變頻功率測試系統，主要由WP4000變頻功率分析儀、SP381201C變頻功率傳感器、DM4022雙通道頻率子站組成。

　　配置3臺SP381201C變頻功率傳感器，可有效滿足熔鹽泵輸入三相交流額定380V、200A電量采集測試需求。

　　配置1臺DM4022雙通道頻率子站，可有效滿足扭矩轉速傳感器二次輸出扭矩、轉速等頻率脈沖信號采集測試需求。

　　配置1臺WP4000變頻功率分析儀，與SP變頻功率傳感器通過數字光纖交互數據，與DM頻率子站通過RS485交互數據。WP4000變頻功率分析儀通過分析處理得到被測電壓、電流、頻率、功率、扭矩、轉速等數據，WP4000開放數據端口，通過以太網LAN口可以將測試數據共享至試驗上位機。

三熔鹽泵變頻功率測試系統設備配置表

測點	設備名稱	型號	數量	備注
熔鹽泵輸入	變頻功率傳感器	SP381201C	3
	雙通道頻率子站	DM4022	1
	變頻功率分析儀	WP4000	1

---
