在測量領域，各種信號的采集與測量絕大多數是基于時間基準下的電參數的測量，這些參數主要包括電流、電壓、頻率、相位、波形、阻抗等。正在向高度智能化信息化時代邁進的今天，對于電流和電壓測量的靈敏度和準確度要求將會越來越高。比如，醫院要求核磁共振機器檢測的清晰度和病灶定位精度越來越高，以滿足微創醫療手術的精度要求；深空探測中要求陀螺儀具有極高的靈敏度，以保證航空器定位或定向更加精準；在自動機器主中要求旋轉變壓器能精準地測量各關節電機轉軸的轉速和角度，以保證動作的精度要求等等。有沒有一類傳感器既滿足不同電流大小的測量范圍要求，又能滿足這些極高準確和靈敏度要求呢？

一AnyWay新型零磁通電流傳感器工作原理

　　AnyWay新型零磁通電流傳感器基于磁平衡原理和磁調制技術，使兩者融合在一起，得到了極好的綜合性能。這類產品的主要原理是在它的線圈中加入調制信號對母線電流產生的磁場進行調制，然后通過解調獲得母線電流產生的磁場信號，再用這個信號驅動補償電路，使補償電路輸出的電流抵消母線電流產生的磁場。這樣通過等安匝原理就可以得到母線電流的大小，其測量原理見下圖。這種磁平衡磁調制電流傳感器達到了百萬分之一的極高精度、極好的穩定性、極高的靈敏度、極好的分辨率，測量范圍廣，極弱和極強的電流都有對應產品推出；500kHz以上的頻帶寬度，使之能在原邊、副邊完全隔離條件下測量直流、交流、脈沖以及各種不規則波形。這類產品的推出填補了國內市場需求的空白，對國內軍民領域都具有極高的應用價值。

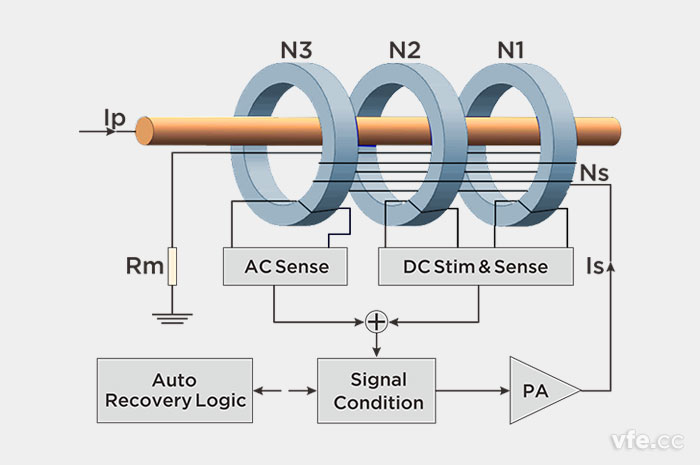

AnyWay新型零磁通電流傳感器原理圖

二AnyWay新型零磁通電流傳感器主要優點

01高精度

　　對影響產品精度的各種因數，在原理及設計源頭上我們都反復論證，選取了最為完善充分可靠的方案，比如，為了避免母線位置及地磁場方向的影響，采用無氣隙的閉合鐵芯，填補了霍爾電流傳感器的先天不足。例如為了避免環境溫度對產品輸出的影響，電路中關鍵回路采用了補償電橋方案，使溫度等內外因素引起的變化最大限度地互相抵消。因此產品具有極好的時間穩定性和環境適應性，其性能超乎想像！已經超越了同行，創造了新的國際水平！

02更安全、更可靠、更可信

　　目前市面上基于磁調制技術的高精度電流傳感器和霍爾電流傳感器，在未接通工作電源的情況下一次側通過較大電流時，會導致鐵芯飽和，一般會造成永久性的精度下降，對于高精度測量而言，這無異于損壞。

　　AnyWay新型零磁通電流傳感器針對該問題進行了優化設計，增加了自我檢測和自恢復電路，可以避免損壞。使電流傳感器使用更安全、運行更可靠、結果更可信!

03準確度的適用范圍更廣

　　影響電流傳感器測量準確度的因素有多個，然而，許多廠家往往將局部指標作為整體準確度指標進行宣傳，部分用戶由于缺乏專業知識，容易被錯誤引導，選擇“精度遠遠高于實際需求”的電流傳感器，但測量結果仍不能滿足要求的現象常有發生。AnyWay電流傳感器嚴格按《變頻電量測量?jī)x器測量用變送器》(DB43/T 879.1-2014)該標準進行標定，準確度范圍不僅包括精度、線性度、遲滯，還包括頻率測量范圍和量程范圍，例如，產品測量精度指標在輸入量程的30%到100%范圍內都可保證相對誤差范圍。并且所有參數都可溯源。

04獨有的角差標定

　　AnyWay新型零磁通電流傳感器標定了角差，對于功率分析和能效測量等用戶來說，有了角差指標后，功率計算更符合實際，分析評價結論更準確，能效測評更公正。

　　附：典型產品的技術參數

項目	符號	測試條件	數值			單位
			最小	標稱	最大
精度	Xe	輸入直流，25±10℃	--	--	1	ppm
比差誤差	XGe	輸入交流50Hz/60Hz，25±10℃	--	--	10	ppm
角度誤差	XPe		--	--	10	ppm
線性度	εL	--	--	--	1	ppm
溫度漂移系數	TCIOUT	--	--	--	0.1	ppm/K
時間漂移系數	TT	--	--	--	0.2	ppm/month
供電抗干擾	TV	--	--	--	1	ppm/V
零點失調電流	Io	25±10℃	--	--	2	uA
零點失調電流	IoT	全工作溫度范圍內	--	--	5	uA
紋波電流	In	DC-10Hz	--	--	0.5	uA
動態響應時間	tr	di/dt=100A/us，上升至90%IPN	--	--	1	us
電流跟隨速度	di/dt	--	200	--	--	A/us
頻帶寬度(-3db）	F	--	0	--	500	kHz

三AnyWay新型零磁通電流傳感器產品應用

　　AnyWay新型零磁通電流傳感器在測量時，原邊和副邊物理上完全隔離，可切斷傳導干擾，可以保證測量的安全性和可靠性，可廣泛應用于強電流和微弱電信號的測量，包括：計量溯源、計量檢定的標準器、實驗室電流測量、儀器儀表(如功率分析儀)、醫療設備(如核磁共振MRI)、電池組檢測、電力控制、電源、艦船、新能源、軌道交通、航空航天等軍事與工業測量。

　　如前所述AnyWay新型零磁通電流傳感器具有極高的準確度和極好的穩定性，并得到了中國計量院國家權威認證機構的校準認可，處于電流測量的科技前沿，填補了國內外技術空白，期待它在軍民檢測領域發揮良好的作用，成為這些領域技術進步的助推劑。

---
