振動測量一般包括位移幅值、速度幅值、加速度幅值等三個關鍵參數指標。水泵振動測量主要是對被測水泵關鍵連接或振動強度大的泵體部分進行振動測量，監測被試泵體在各種運行工況下的特征參數。下面本文主要根據水泵振動測量標準對水泵振動測量儀器、要求等內容進行介紹。

一水泵振動測量儀器

　　水泵的振動測量應當正確選用振動烈度測量儀器來指示和記錄被測泵的振動。振動測量前應當根據環境條件、頻率范圍、速度范圍選擇合適測量范圍的振動側臉儀器，并且確保在整個測量范圍內儀器的響應和精度。

　　同時，所有振動烈度測量儀器必須經過計量檢定機構的檢定認可，每隔一定的計量檢測周期對整個測量系統進行校準，保證其測試精度。測量使用前根據操作要求合理正確的安裝測量儀器，保證不會由于安裝等不確定因素影響對泵振動特性的測量。

二泵的安裝與固定

　　被試水泵的固定對所測得的振動值有很大的影響。對于泵不應在軟安裝或固定在軟安裝底板上測振動，應安裝在固定的結構基礎上測量。在這種情況下，必須注意只有基礎(包括安裝用導軌、土壤或混凝土)具有類似的動力學特性，才能對同類泵的振動烈度作正確地比較。如果這些條件不滿足，只能對某種特定情況測定其振動烈度，此時，應注明基礎和固定方法，作為比較振動烈度時的參考。

　　泵在進行性能試驗時，要同時進行振動測量和評價，此時對泵的基礎固定要嚴格要求。泵在試驗時臨時安裝，當安裝質量不如它在工作現場時，允許以在工作現場測得的振動烈度為準。

三泵的運行工況

　　在測量離心泵、混流泵、軸流泵等葉片泵的振動時，應在規定轉速(允許偏差±5%)以及允許用到的小流量、規定流量、大流量三個工況點上進行測量。對于降低轉速試驗的振動測量，不能作為評價的依據。

　　對于齒輪泵、滑片泵、螺桿泵等容積泵(往復泵除外)應在規定轉速(允許偏差±5%)、規定工作壓力條件下進行測量。

　　對液力耦合器應分別在負載、空載以及在調速范圍內均勻地取10個轉速點進行測量。這十個點通常是最大轉速的100%、90%、……、10%(由于空載調速范圍限制，能夠測到的轉速點允許不足10個。在負載試驗時，對應最高轉速時應達到額定負載)。

四測點與測量方向

　　被試水泵至少存在一處或幾處關鍵部位，為了了解泵的振動，我們把這些部位選為測點，這些測點應選在振動能量向彈性基礎或系統其他部位進行傳遞的地方，泵通常選在軸承座、底座和出口法蘭處(如圖1所示：水泵振動測試測點示意圖)。把軸承座處和靠近軸承處的測點稱為主要測點；把底座和出口法蘭處的測點稱為輔助測點，每個測點都要在三個互相垂直的方向進行振動測量。

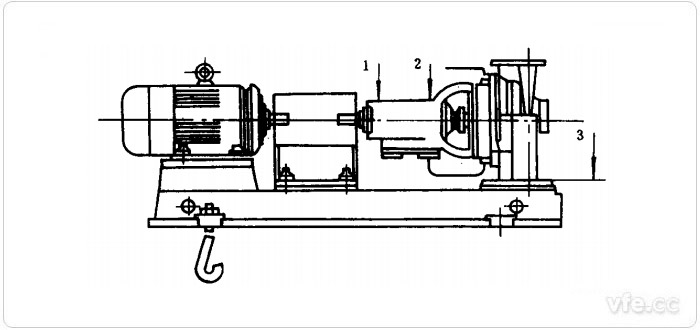

圖示1：水泵振動測試測點示意圖(1、2、3測點)

五泵的振動烈度

　　泵的振動烈度主要是比較主要測點，在三個方向(水平X、垂直Y、軸向Z)、三個工況(允許用到的小流量、規定流量、大流量)上測得的振動速度有效值，其中最大的一個定為泵的振動烈度。輔助測點的振動值不能作為評價的依據，輔助測點的振動大于或接近主要測點的振動值時，只能說明泵的固定或裝配有問題，應當重新檢查設備并且進行測試。

---
