直流電流互感器基本誤差檢定可采用測差法和直接測量法，直接測量法包括雙表法、異地測量法等。

一測差法檢定直流電流互感器基本誤差

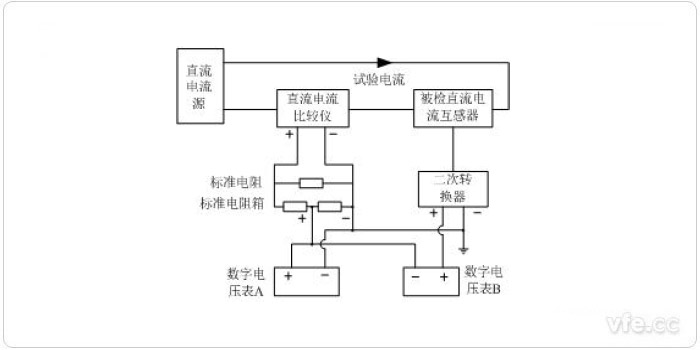

　　被檢直流電流互感器具有模擬電壓輸出時，可以采用測差法。測差法可以減小電流源輸出波動對誤差檢定試驗的影響，其原理線路圖如圖所示。

測差法原理線路圖

　　當標準與被檢互感器的額定轉換系數相同時，不需要標準電阻箱。當被檢互感器模擬輸出大于標準輸出時，標準電阻箱應移至被檢互感器輸出側。調整標準電阻箱，使得直流電流比較儀實際變比與被檢直流電流互感器額定變比相等。

　　依據電流誤差定義，被檢直流電流互感器的電流比值誤差表達式按下式計算：

-----------------------1

　　式中：

　　Up——數字電壓表A的示數，即標準輸出；

　　ΔU——數字電壓表B的示數。

　　標準電阻箱引入的負載誤差應小于被檢直流電流互感器允許誤差的1/10。

　　為降低電流源輸出波動對試驗的影響，可在每一個測量點讀取3組數據，取平均值作為電流誤差。

二雙表法檢定直流電流互感器基本誤差

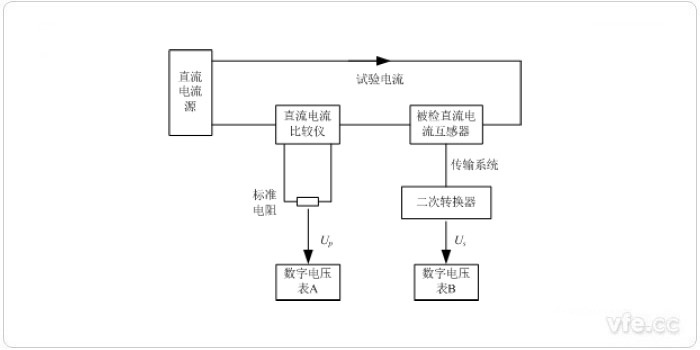

　　被檢直流電流互感器具有模擬電壓輸出時，作為測差法的替代方案，可以采用雙表法檢定。雙表法檢定具有模擬電壓輸出的直流電流互感器原理線路圖如圖3所示。同步讀取標準直流電流比較儀和被檢直流電流互感器的輸出Up和Us。推薦采用可編程儀器控制技術同步讀取數字電壓表A和B的讀數。

雙表法檢定模擬輸出直流電流互感器原理圖

　　依據電流誤差定義，電流比值誤差表達式按式計算：

-----------------------2

　　式中：

　　Krp——直流電流比較儀的變比；

　　Kra——被檢直流電流互感器的變比；

　　Up——數字電壓A的示數，即直流電流比較儀的二次輸出電壓；

　　Us——數字電壓表B的示數，即被檢直流電流互感器的二次輸出電壓。

　　電子式互感器校驗儀可以代替圖2中的兩塊數字電壓表，其包含的高精度模擬量采集卡可對標準直流電流比較儀和被檢直流電流互感器的模擬輸出進行同步采樣。

三電子式互感器校驗儀檢定具有數字輸出直流電流互感器

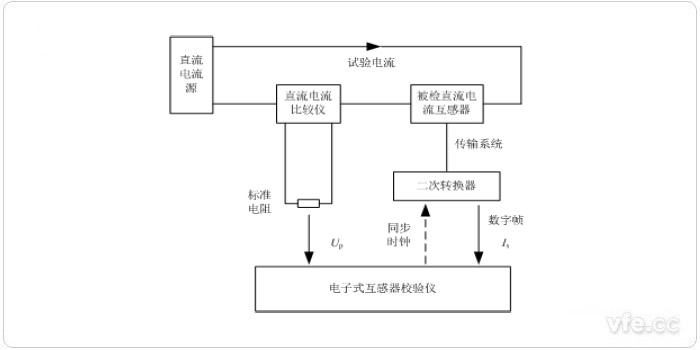

　　被檢定直流電流互感器二次具有數字輸出時，可以采用具有時鐘同步功能的電子式互感器校驗儀檢定。電子式互感器校驗儀檢定具有數字輸出的直流電流互感器原理線路圖如下圖所示。電子式互感器校驗儀輸出時鐘控制被檢直流電流互感器一次轉換器采樣，數字輸入端口讀取被檢直流電流互感器二次轉換器輸出的數字幀，模擬端口讀取直流電流比較儀的輸出電壓，經處理得到時間同步的Up與Is。其中，Up為直流電流比較儀的二次輸出電壓，Is為被檢直流電流互感器輸出的數字幀所代表的一次直流電流。

電子式互感器校驗儀檢定數字輸出直流電流互感器原理圖

　　依據電流誤差定義，電流比值誤差表達式按下式計算，誤差計算由電子式互感器校驗儀自動完成。

-----------------------3

　　式中：

　　Krp——直流電流比較儀的變比；

　　Up——直流電流比較儀的二次輸出電壓；

　　Is——被檢直流電流互感器的測量輸出值。

四異地測量法檢定直流電流互感器基本誤差

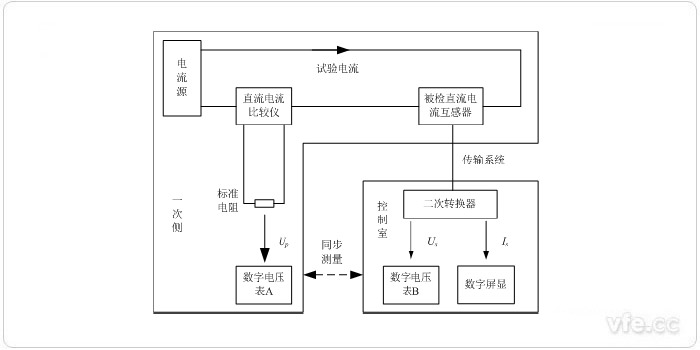

　　當被檢直流電流互感器的二次轉換器與一次轉換器距離較遠，無法采用前述試驗方法，可以采用本方法。異地測量原理圖如下圖所示。被檢直流電流互感器二次輸出為模擬輸出Us或數字屏顯Is。

異地測量法檢定直流電流互感器原理圖

　　電流比值誤差表達式參照公式2和公式3。

---
