短路

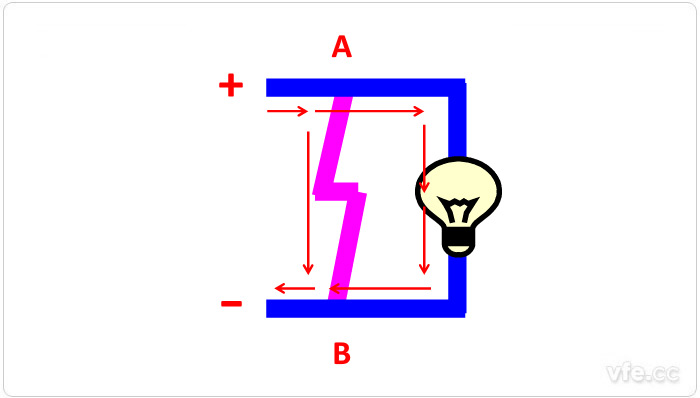

圖示：短路狀態示意圖

　　在電路中，電流不流經用電器，直接連接電源兩極，則電源短路(Short circuit)。根據歐姆定律I=U/R知道，由于導線的電阻很小，電源短路時電路上的電流會非常大。這樣大的電流，電池或者其他電源都不能承受，會造成電源損壞;更為嚴重的是，因為電流太大，會使導線的溫度升高，嚴重時有可能造成火災。

　　在供電系統中，可能發生的主要短路種類有四種：三相短路、兩相短路、兩相接地短路和單相接地短路。(如下表所示：供電系統短路種類)

　　三相短路是指供電系統中三相導體間的短路，用K(3)標示；兩相短路是指供電系統中任意兩相導體間的短路，用K(2)標示；單相接地短路是指供電系統中任意一相導體經大地與中性線發生的短路，用K(1)表示；兩相接地短路是指中性點直接接地系統中，任意兩相在不同地點發生單相接地而產生的短路，K(1、1)表示。

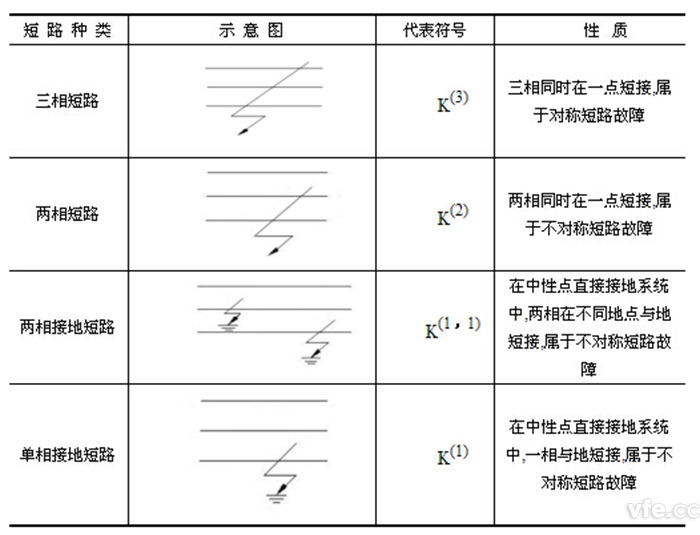

圖示：供電系統短路種類

01元件損壞

　　例如設備絕緣材料老化，設計、制造、安裝、維護不良等造成的設備缺陷發展成為短路。

02氣象條件影響

　　例如雷擊過后造成的閃爍放電，由于風災引起架空線斷線和導線覆冰引起電線桿倒塌等。

03人為破壞

　　例如工作人員帶負荷拉閘，檢修線路或設備時未排除接地線合閘供電，運行人員的誤操作，偷電線和美國的科索沃戰爭、伊拉克戰爭時使用的碳纖維彈。

04其他原因

　　挖溝損傷電纜，鳥獸風箏跨接在載流裸導體上等。

　　1. 電流劇增：設備發射增加，若短路持續時間較長，可能使設備過熱甚至損壞;由于短路電流的電動力效應，導體間還將產生很大的機械應力，致使導體變形甚至損壞。

　　2. 電壓大幅度下降，對用戶影響很大。

　　3. 當短路發生地點離電源不遠而持續時間又較長時，并列運行的發電機可能失去同步，破壞系統運行的穩定性，造成大面積停電，這是短路最嚴重的后果。

　　4. 發生不對稱短路時，三相不平衡電流會在相鄰的通訊線路感應出電動勢，影響通訊。

　　5. 短路時，電流會往電阻較小(或電阻忽略不記的導線)的用電器(或?qū)Ь€)流，導致被短路的用電器(或電源)無法正常工作。

　　短路產生的后果極為嚴重，為了限值短路的危害和縮小故障影響的范圍，在供電系統的設計和運行中，必須進行短路電流計算，以解決以下技術問題：

　　1. 選擇電氣設備和載流導體，必須用短路電流校驗其熱穩定性和機械強度；

　　2. 設置和整定繼電保護裝置，使之能正確地切除短路故障；

　　3. 確定限流措施，當短路電流過大造成設備選擇困難或不夠經濟時，可采取限值短路電流的措施;

　　4. 確定合理的主接線方案和主要運行方式等。
