儀表保安系數

　　根據定義，電流互感器中儀表保安系數，僅僅適用于測量級的電流互感器，一般推薦值為5或10。在正常工作條件下，它應符合規定的準確級要求， 以保證測量準確。 然而電力系統中使用的電流互感器往往因系統故障或操作，會有很大的過電流流過一次繞組。在這種儀表保安電流情況下則希望二次電流不再嚴格按比例增長，以避免二次回路所接的儀器、 儀表受到大電流沖擊， 因此對測量用電流互感器提出了儀表保安系數的要求。在系統故障電流通過電流互感器時，對二次儀表起保護作用，F(xiàn)S越小，二次儀表越安全。

　　系統故障時通過短路電流引起鐵芯飽和，導致勵磁電流顯著增加，電流互感器的傳變誤差加大，二次波形產生畸變，而由于電流互感器鐵芯的非線性勵磁特性，勵磁阻抗呈現非線性，這樣互感器不能以正常的誤差來表示，所以引入復合誤差。

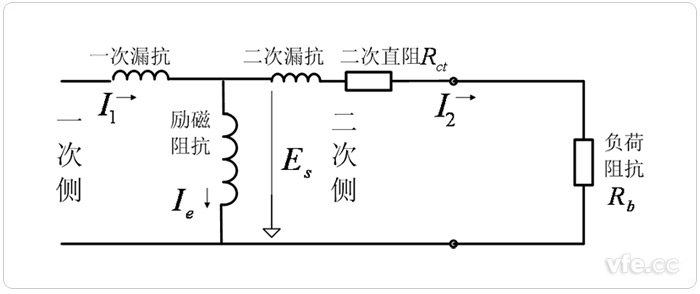

圖1 電流互感器的等效電路圖

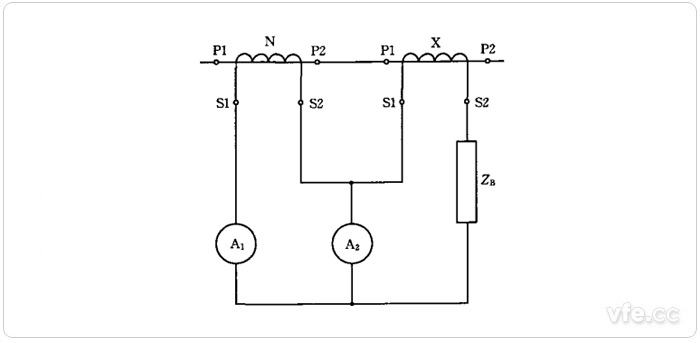

圖2 電流互感器復合誤差測量電路圖

　　采用兩臺同樣電流比的電流互感器，電流互感器N為基準互感器，電流互感器X為被測互感器。兩個互感器的原邊由同一個正弦波電流源供電，副邊短接。如圖2所示，電流表A2測量副邊電流之差的有效值I2和相位θ2，也就是復合誤差。電流表A1測量基準互感器二次電流的有效值I1和相位θ1。

　　被測電流互感器角差即為θ1-θ2；

　　根據復合誤差的定義：在數值上，復合誤差的平方 = 角差的平方 + 比差的平方，進而根據測量值推算出被測電流互感器比差。
