并網光伏逆變器性能檢測是光伏逆變器試驗項目中非常重要的檢測，包括轉換效率、諧波測量、直流分量測量、功率因數測量等試驗項目。

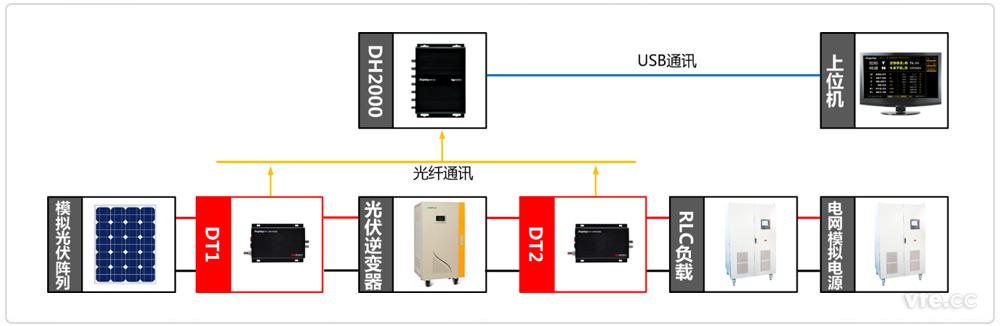

　　并網光伏逆變器測試原理圖

　　這是一個由模擬光伏陣列、電網模擬電網、RLC負載以及DH2000變頻功率分析儀構成的并網光伏逆變器測試原理圖，模擬光伏陣列、電網模擬電網、RLC負載模擬各種光伏發電的發電現場狀況，DH2000變頻功率分析儀測量各種狀況下電量參數傳輸?shù)缴衔粰C(jī)，由上位機進行數據分析和報表的生成。

一光伏逆變器性能檢測試驗項目之轉換效率

　　轉換效率是逆變器最重要的參數指標，轉換效率試驗方法是測量負載點為5%，10%，15%，20%，25%，30%，50%，75%，100%以及可輸出最大功率點處的輸入和輸出功率，通過計算得出轉換效率，國標對并網光伏逆變器的規定最大轉換效率應不低于97%。

二光伏逆變器性能檢測試驗項目之并網諧波電流

　　并網諧波電流對電網的影響非常大，在進行并網前，必須對電流的諧波含量進行測量。試驗時在逆變器輸出為額定功率時進行，用功率分析儀測量出電流諧波總畸變率和各次諧波電流含有率。同時測量30%，50%，70%負載點處的電流諧波值，其值不得超過額定功率運行時可接受的諧波電流值。 逆變器額定功率運行時，國標規定電網諧波電壓總畸變率不大于5%，奇次諧波電壓含有率不大于4%，偶次諧波電壓含有率不大于2%。

三光伏逆變器性能檢測試驗項目之功率因素

　　功率因素的測試可以與測試效率的同時進行，采用功率分析儀進行測試。逆變器輸出有功功率大于其額定功率的50%時，功率因數應不小于0.98(超前或滯后)，輸出有功功率在20%～50%之間時，功率因數應不小于0.95(超前或滯后)。

四光伏逆變器性能檢測試驗項目之直流分量

　　直流分量測試可以測試效率同時進行，同樣采用功率分析儀。逆變器額定功率并網運行時，向電網饋送的直流電流分量應不超過其輸出電流額定值的0.5%或5mA，取二者中較大值。

五光伏逆變器性能檢測試驗項目之電壓不平衡度

　　逆變器額定功率運行時，通過功率分析儀測量逆變器交流并網側(公共連接點)的三相電壓不平衡度，可以逆變器的效率測試同時進行。公共連接點的負序電壓不平衡度應不超過2%，短時不得超過4%。

　　以上為主要的并網逆變器性能檢測項目，此外，性能檢測還包括低電壓穿越、有功功率控制、無功調節等項目，在整個測試過程中，功率分析儀的精度直接決定并網逆變器的測試精度，功率分析儀的采樣頻率、諧波分析能力、量程轉換能力、抗干擾能力直接影響最終的測量數據。

---
