一高精度陀螺儀與陀螺儀電機簡介

　　陀螺儀是一種能夠精確地確定運動物體的方位的儀器，它是現代航空，航海，航天和國防工業中廣泛使用的一種慣性導航儀器，它的發展對一個國家的工業，國防和其它高科技的發展具有十分重要的戰略意義。

　　高精度陀螺儀廣泛應用于飛機、艦艇、潛艇以及導彈的導航和制導，衛星、宇宙飛船的地形跟蹤匹配和導向，火箭升空發射跟蹤及測定等領域。

　　陀螺儀電機是陀螺儀的核心組成部分。其運行穩定性直接影響陀螺儀的定向性能。陀螺儀電機的運行穩定性，體現在輸出機械特性的變化上，而輸出機械特性的變化，必然會以各種形式反映在輸入電參數上。因此，對輸入電壓、電流、瞬時功率進行分析，得到輸入電參量、尤其是輸入功率的變化規律，有助于對電機性能進行全面的了解。

二陀螺儀電機及電源測試方案

　　針對不同用戶應用方式與特點量身定制解決方案，AnyWay定制了“陀螺儀電機產線測試”、“陀螺儀電機科研測試”、“陀螺儀電機老化測試解決”三套系統方案，并已在航天某所、北京青云創新科技等單位實施應用。

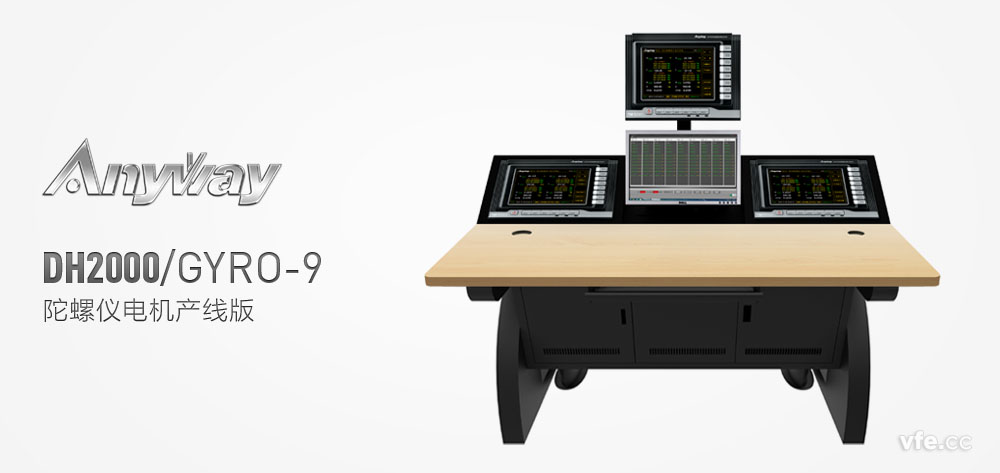

01陀螺儀電機產線測試

　　本測試方案著重于陀螺儀電機輸入穩定性及功率抖動分析，可同時測量9臺陀螺儀電機，自動對每臺電機的啟動時間、慣性時間、啟動電流、啟動功耗、電流穩定度、功率穩定度等進行快速、高效率、可靠測試。

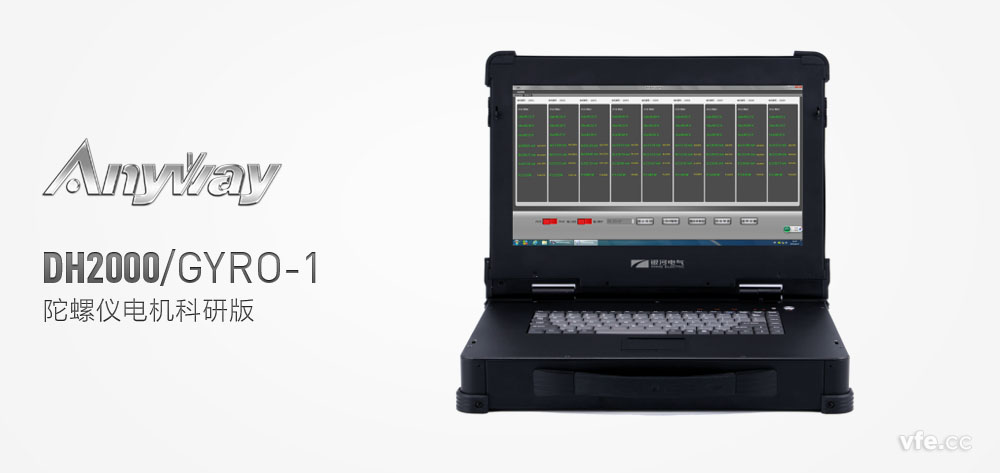

02陀螺儀電機科研測試

　　本方案針對科研工作而設計，著重于陀螺儀電機及電源的測試分析，全面分析陀螺儀電機及電源的各項參數。

　　電源測試：可對電源的電壓調整率進行測試。工作電源的諧波、三相不平衡度等可調，可全面研究工作電源對電機運行性能的影響。進而提出對工作電源的各項性能指標的準確要求。

　　電機測試：可對電機的啟動時間、慣性時間、啟動電流、啟動功耗、電壓諧波、電流諧波、瞬時功率諧波進行全面測試，可較為全面了解電機的機械特性，并對電機的穩定性進行定量分析。



陀螺儀電機及電源科研測試方案

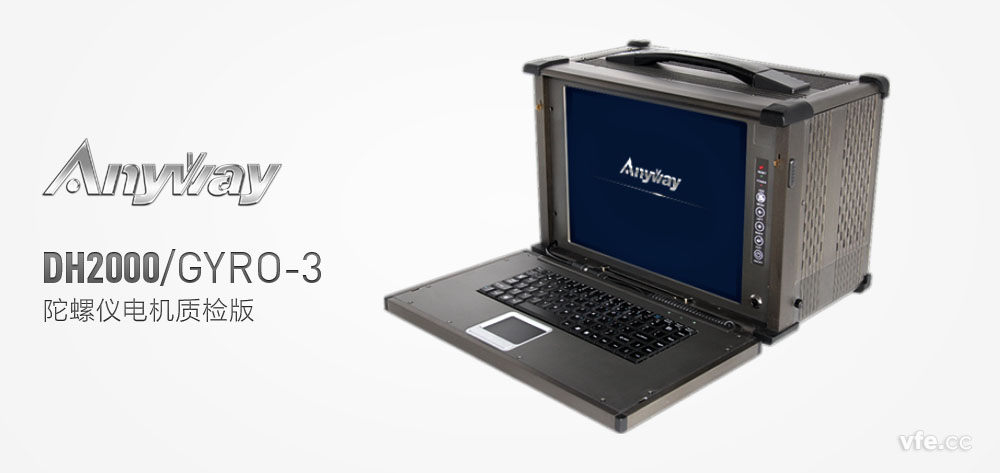

03陀螺儀電機老化測試

　　本方案著重于陀螺儀電機的原始數據分析，提供壽命周期內完整數據記錄。通過原始數據的記錄與大數據分析，研究產品特異性，明晰產品的改進方向。



陀螺儀電機老化測試方案

三陀螺儀電機及電源測試方法

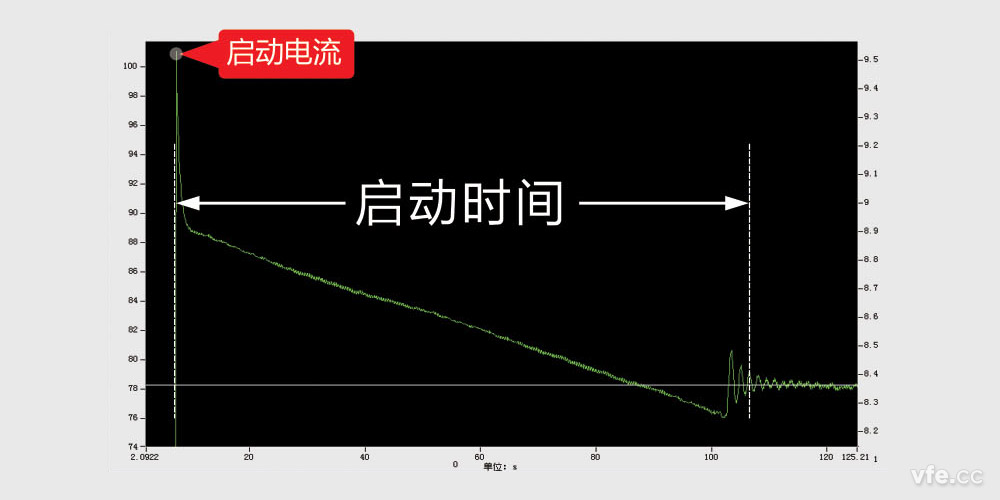

01啟動時間自動測試

　　通過對啟動電流有效值曲線的記錄，通過啟動曲線可求取啟動時間。

02啟動功耗自動測試

　　對啟動過程的每一個周波的功率值進行記錄，描繪啟動功率曲線，通過啟動功率曲線求取準確的啟動功耗。

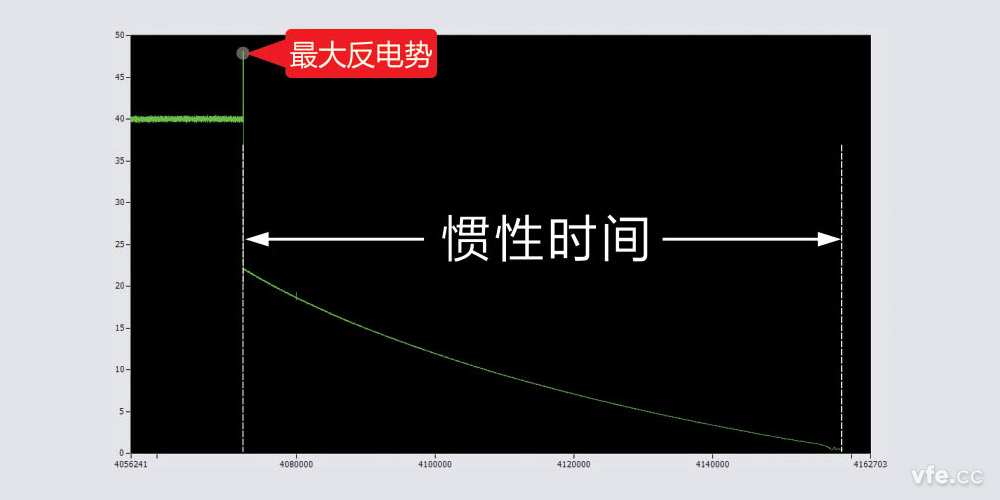

03慣性時間自動測試

　　通過對惰轉過程中的電機反電勢的幅值及頻率進行檢測，當幅值和頻率均接近零時，認為電機已經停止轉動，從而求取陀螺儀電機的慣性時間。

04電壓電流諧波分析

　　對電壓、電流諧波進行分析，電壓中沒有，而電流中出現的諧波，或電流中過大的諧波，是由于電機的非線性特性造成，應該通過設計和工藝控制這類諧波。

05瞬時功率諧波分析

　　機械振動代表電機輸出功率的變化，而輸出功率的變化必然引起輸入功率大的變化，通過對瞬時功率進行諧波分析，有助于全面了解電機的機械特性，并可利用該特點輕松診斷電機的部分機械故障。

06原始數據挖掘

　　陀螺儀電機的瞬時電流和瞬時功率原始數據(波形數據)中，蘊含了大量的有價值的信息。而常規儀表只能測取這些量在一定時間內的平均值，平均值遺漏了能夠反映電機特性的大量數據。而進口的高精度電參數測試儀表，基本上都不提供原始數據，不利于電機特性的全面測試和了解。

　　通過對同類故障電機的原始數據進行分析，發現其中的共同特點，建立數據特點與故障類型的對應關系，可大幅度提高了質檢部門的工作效率。

　　通過對不同批次或采用不同工藝流程制造的同類電機的大量數據進行分析，掌握電機之間的微小性能差異，為改良生產工藝或研發工作提供有效的數據支撐。為研制更高性能的陀螺儀電機奠定科學基礎。

---
