一河北省計量監督檢測院電機能效檢測系統簡介

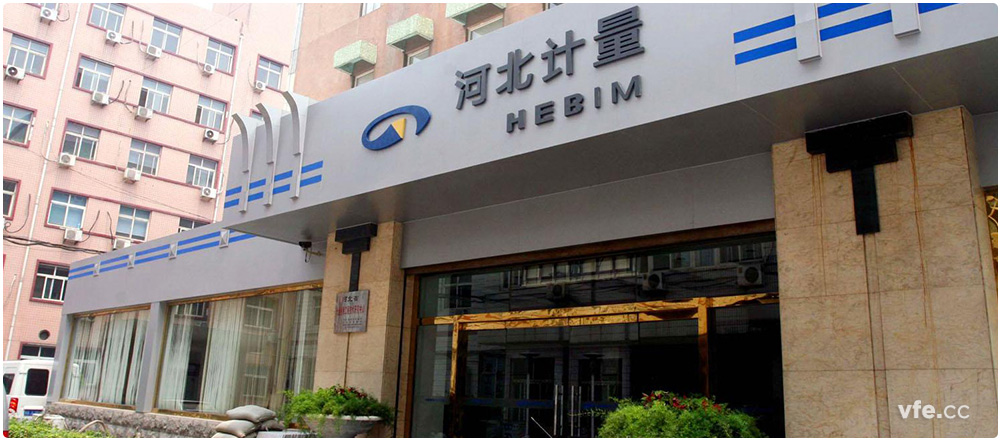

　　河北省計量監督檢測院是河北省人民政府質量技術監督行政管理部門依法設置的省級計量檢定機構，屬于社會公益型的、專業從事計量檢定、校準、測試的綜合性技術機構。本電機能效檢測系統主要應用于河北省中小型三相異步電動機的能效評測，電參量測試不確定度低于0.1%，電機能效不確定度低于0.2%。

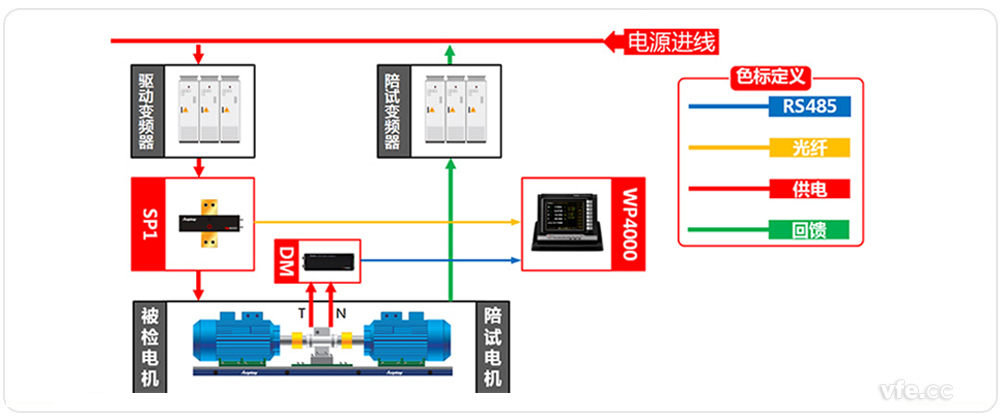

二電機能效檢測系統原理框圖

電機能效檢測系統原理框圖

　　本電機能效檢測系統采用三臺SP691501B型變頻功率傳感器測試三相異步電動機的輸入功率及相關電參量，采用DM4022雙通道頻率測試子站測量三相異步電動機的輸出功率(扭矩傳感器輸出的扭矩及轉速信號)，二次儀表共用一臺WP4000變頻功率分析儀。按照GB18613中小型三相異步電動機能效限定值及能效等級的要求，電動機能效檢測采用GB/T1032中的B法——測量輸入-輸出功率的損耗分析法。

三電機能效檢測系統設備配置表

測點	設備名稱	型號	數量	備注
SP1	變頻功率傳感器	SP691501B	3
DM	分布式測試子站	DM4022	1	扭矩儀信號測量
	變頻功率分析儀	WP4000	1

---
