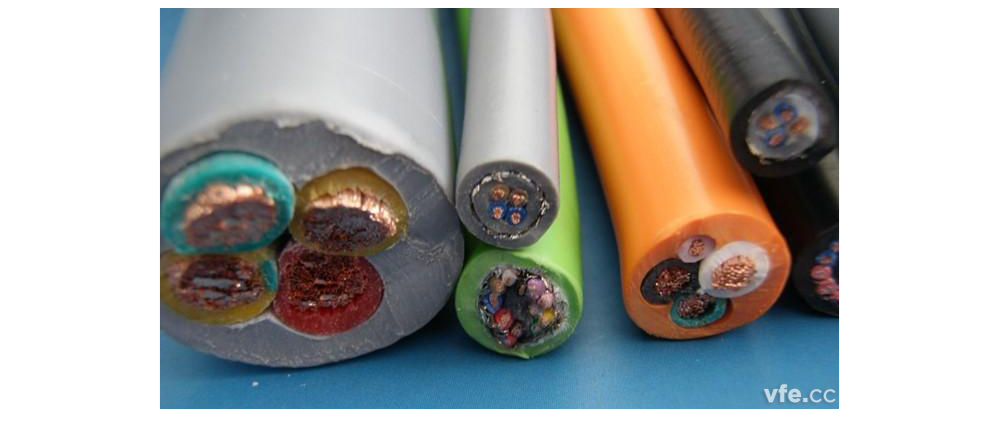

電線電纜都是用以傳輸電（磁）能、信息和實現電磁能轉換的線材產品。人們通常將芯數少、直徑小、結構簡單的產品稱為電線；將芯數多、直徑大、結構復雜的產品稱為電纜。但是隨著使用范圍的擴大，很多品種“線中有纜”，“纜中有線”，所以并沒有嚴格界限。
　　為了準確描述電線電纜的所有特征，使得電線電纜命名非常復雜。為此，人們習慣的使用一個簡單的名稱結合型號等級來代替完整的名稱。下面通過介紹電線電纜命名規則，讓大家對電線電纜型號標示有一個初步的了解。

一、電線電纜分類

　　1) 裸電線及裸導體制品
　　2) 電力電纜
　　3) 電氣裝備用電線電纜
　　4) 通訊電纜及光纖
　　5) 電磁線(繞組線)

二、電線電纜命名規則

　　電線電纜名稱中主要包括以下內容：
　?。?）產品應用場合或大小類名稱；
　?。?）產品結構材料或型式；
　?。?）產品的重要特征或附加特征 。
　　基本按上述順序命名，有時為了強調重要或附加特征，將特征寫到前面或相應的結構描述前。
　　產品結構描述總體原則是按照從內到外的原則：導體-->絕緣-->內護層-->外護層-->鎧裝型式。

01、電力電纜命名原則

　　電力電纜的型號組成與順序如下：

　　　　　　　　　　　　　　　　類別－導體－絕緣－內護層－結構特征－外護層或派生－使用特征

　　其中1-5項和第7用拼音字母表示，高分子材料用英文名的第1位字母表示，每項可以是1-2個字母；第6項是1-3個數字。
　?。?）類別：
　　ZR（阻燃）、NH（耐火）、BC（低煙低鹵）、E（低煙無鹵）、K（控制電纜類）、DDZ(低煙低鹵)、WDZ(低煙無鹵)、K(控制電纜類)、DJ(電子計算機)、N(農用直埋)、JK(架空電纜類)、B(布電線)、TH(濕熱地區用)、FY-(防白蟻、企業標準)等。
　?。?）導體：
　　T(銅導體)、L(鋁導體)、G(鋼芯)、R(銅軟線)。
　　（3）絕緣：
　　V(聚氯乙烯)、YJ(交聯聚乙烯)、Y(聚乙烯)、X(天然丁苯膠混合物絕緣)、G(硅橡膠混合物絕緣)、YY(乙烯－－乙酸乙烯橡皮混合物絕緣)。
　　（4）護套：
　　V(聚氯乙烯護套)、Y(聚乙烯護套)、F(氯丁膠混合物護套)。
　?。?）屏蔽：
　　P(銅網屏蔽)、P1(銅絲纏繞)、P2(銅帶屏蔽)、P3(鋁塑復合帶屏蔽)。
　　型號中的省略原則：電線電纜產品中銅是主要使用的導體材料，故銅芯代號T省寫，但裸電線及裸導體制品除外。裸電線及裸導體制品類、電力電纜類、電磁線類產品不表明大類代號，電氣裝備用電線電纜類和通信電纜類也不列明，但列明小類或系列代號等。第7 項是各種特殊使用場合或附加特殊使用要求的標記，在“-”后以拼音字母標記。有時為了突出該項，把此項寫到最前面。如ZR-(阻燃)、NH-(耐火)、WDZ-(低煙無鹵、企業標準)。
　　(6)鎧裝和外護套數字標記
　　0（無）、1（聯鎖鎧裝纖維外被）、2（雙層鋼帶聚氯乙烯外套）、3（細圓鋼絲聚乙烯外套）、4（粗圓鋼絲）、5（皺紋、軋紋鋼帶）、6（雙鋁或鋁合金)帶、7（銅絲編織）。
　　簡化在不會引起混淆的情況下，有些結構描述省寫或簡寫，如汽車線、軟線中不允許用鋁導體，故不描述導體材料。

02、通信電纜命名規則

　　通信電纜的命名順序如下：

　　　　　　　　　　　　　分類代號－絕緣介質材料代號－護套材料代號－派生特性－特征阻抗－絕緣介質芯線外徑整數值－屏蔽層

　　(1)分類代號
　　S代表同軸射頻，SE代表射頻對稱電纜，ST代表特種射頻電纜。因此同軸電纜的分類編號一般均為S。
　　(2)絕緣介質材料
　　Y代表聚乙烯、F代表聚四氟乙烯(F46)、X代表橡皮、W代表穩定聚乙烯、D代表聚乙烯空氣、U代表氟塑料空氣。
　　(3)護套材料代號
　　V代表聚氯乙稀、Y代表聚乙烯、W代表物理發泡、D代表錫銅、F代表氟塑料。
　　(4)派生特性
　　Z代表綜合/組合電纜(多芯)、P代表多芯再加一層屏蔽鎧裝。
　　(5)特征阻抗
　　50歐姆、100歐姆、120歐姆。
　　(6)絕緣介質芯線外徑整數值
　　以毫米為單位1、2、3、4、5……。
　　(7) 屏蔽層
　　一般屏蔽層有1層、2層、3層及4層。

---
