動環監控

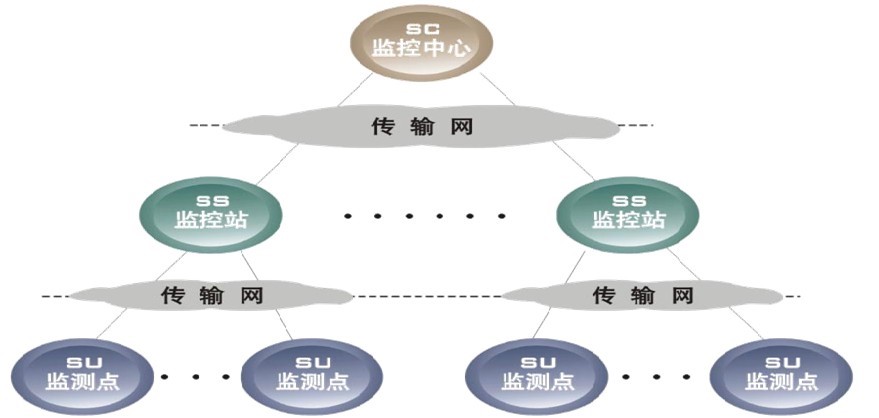

圖示：動環監控系統一般組成

　　總體結構動力設備及環境集中監控系統由監控中心SC、監控站SS、監控單元SU組成，用于通信局站動力設備及環境的集中監控、集中管理、集中維護，系統可分為二級或三級結構。

01監控中心SC

02監控站SS

03監控單元SU

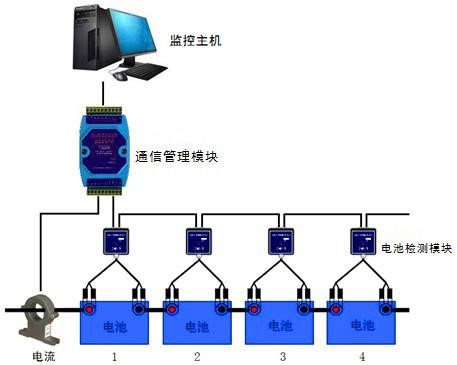

圖示：小型電量監控系統構成

　　1、準型SU（中、小模式）
　　在規模適中或規模較小的局站，智能設備較少時適用。如電信小支局、模塊局和基站等。利用監控服務器（或多串口網橋）等組網設備，搭建SU內智能/非智能設備及傳輸信道的匯接平臺，實現對動力、環境設備的組網，冗余串口設計，方便監控擴容，并實現對動力環境設備的閉環控制、與監控維護中心數據通訊，數據存儲等功能。其中監控服務器同時具有協議轉換和匯聚組網兩項功能；環境監控器則用來完成對環境量的采集。

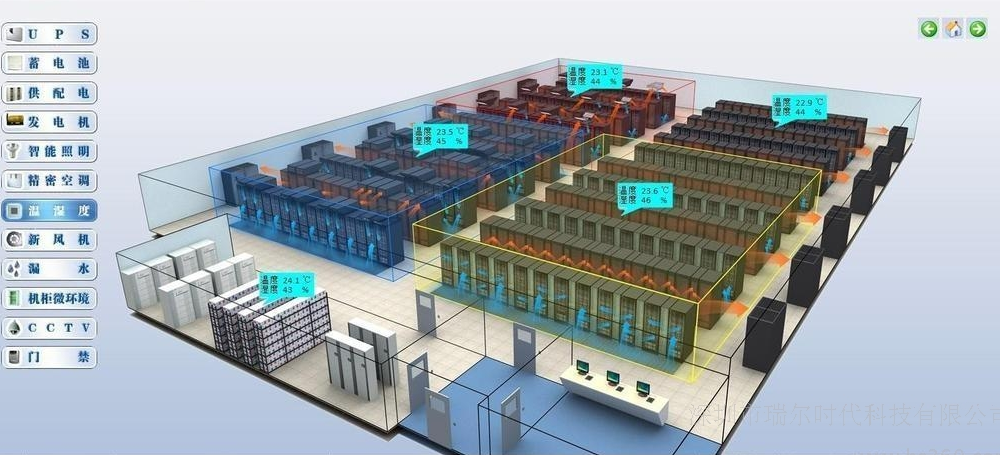

圖示：大型動環監控系統組成

　　2、增強型SU（大模式）
　　增強型SU配置由一體化監控終端、協議轉換器、傳感器等組成，如需監控蓄電池單體電池電壓，則需增加單體電池監控器。適用于樞紐局、中心局、匯接局等設備數量較多，或要求實現就地管理的大型局站。

　　1、機房動力設備通過智能數據接口（RS232、RS485、RS422）或者增加采集傳感設備接入動力環境監控系統，實現設備運行正常狀態監測、異常狀態預測、在線智能故障診斷等功能。
　　2、動力設備及服務器、傳輸交換設備的工作環境，如溫濕度、漏水、消防等環境參量監測、機房空調監測接入動力環境監控系統，實現數據實時監測、告警閥值設定、告警預測、告警時結合應急預案采取相應處理策略，確保工作環境處于健康狀態，為設備可靠運行提供有力保障。
　　3、機房作為重要的區域，機房的安防環境需接入動力環境監控系統，實現對機房門禁管理、入侵防盜報警管理、視頻監控、IP對講等功能，確保機房的安全防范，實現遠程無人值守管理，節約人力資源。
　　機房服務器、網絡設備（交換機、路由器、交換機等）支持SNMP（簡單網管協議），接入動力環境監控系統，實現對設備工作狀態監控，設定告警閥值實現預警功能，及時掌握提供核心服務各設備健康指數。
　　4、監控系統需支持靈活的組網方式，可根據現場提供的資源組建監控網絡，支持現場數據總線（RS485、RS422、RS232等）、TCP/IP、E1、ADSL、GPRS、3G（EVDO、HSDA、WCDMA）等方式組網。
　　5、對于分散的機房，需采用分布式應用、集中監控、統一管理的原則，實現機房無人值守。
