家用太陽能光伏電源系統

  • 瀏覽次數：6746次
  • 發布時間：2014/11/11 16:28:57
  • 作者：銀河電氣
定義
根據《GB/T 19064-2003家用太陽能光伏電源系統技術條件和試驗方法》對家用太陽能光伏電源系統的定義，家用太陽能光伏電源系統是指離網型的光伏電源系統，由太陽能電池方陣、蓄電池組、直流/交流逆變器、電路保護及用電器組成。風-光互補型電源系統還包括風力發電機組和風力發電機組用控制器及其他部件。
1
與家用太陽能光伏電源系統相關的定義

1、太陽能電池組件

　　具有封裝及內部聯結的、能單獨提供直流電輸出的最小不可分割的太陽能電池組合裝置。

2、充放電控制器

　　具有自動防止太陽能光伏電源系統的貯能蓄電池過充電和過放電的設備。

3、直流/交流逆變器

　　將直流電轉換為交流電的裝置。

4、直流自鎮流照明器

　　包含燈頭和與之結合的光源以及為光源啟動和穩定工作必須的附加器件，它是不可拆卸的。

5、直流半燈具

　　類似于自鎮流熒光燈，但設計為元件和光源啟動裝置可方便地替換。


2
家用太陽能光伏電源系統的配置

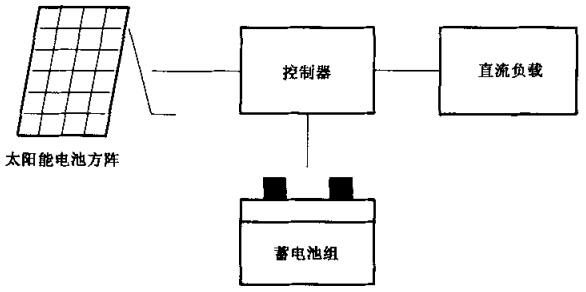

直流型家用太陽能光伏電源系統

直流型家用太陽能光伏電源系統

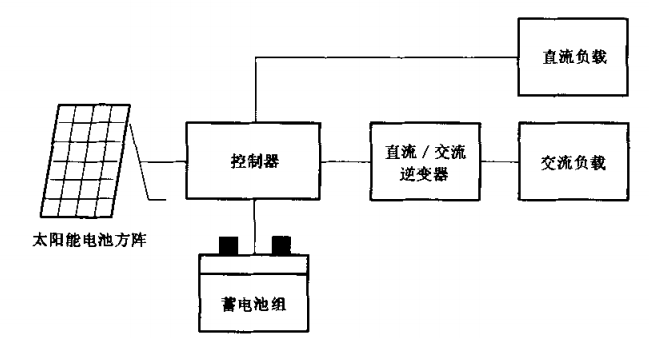

交流型家用太陽能光伏電源系統

交流型家用太陽能光伏電源系統

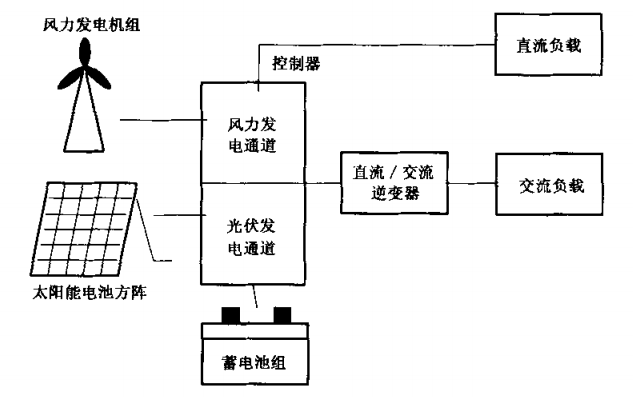

風-光互補型家用太陽能光伏電源系統

風-光互補型家用太陽能光伏電源系統

3
家用太陽能光伏電源系統構成

1、太陽能電池方陣

　　太陽能電池方陣由一個或多個太陽能電池組件構成。如果組件不止一個，組件的電流和電壓應基本一致，以減少串、并聯組合損失。

2、蓄電池

　　蓄電池組可以由一只或多只蓄電池串聯組成，并聯的蓄電池不能超過4只。適合系統使用的蓄電池類型包括深循環型鉛酸蓄電池、密封型鉛酸蓄電池、普通開口鉛酸蓄電池和堿性蓄鎘電池等。

3、充放電控制器

　　充放電控制器可以是單獨使用的設備，也可以和逆變器制作作成一體化機。

4、直流/交流逆變器

　　所選用的逆變器應滿足預期交流負載的供電需求。逆變器和控制器可可以制成一體化機。
