開關磁阻調速電動機(Switched Reluctance Drive,SRD)是二十世紀八十年代中期發展起來的新型無級調速系統。它將開關磁阻電機（Switched Reluctance Motor,簡稱 SRM）與現代電力電子技術、控制技術融為一體，是典型的機電一體化產品，既有異步電動機變頻調速系統和直流電動機調速系統的優點，又具有結構簡單、運行可靠、高性能等優良特性，成為現代交流調速系統中的一支強有力的新軍，應用前景十分廣闊。

一、開關磁阻調速電動機簡介

1、開關磁阻調速電動機的構成

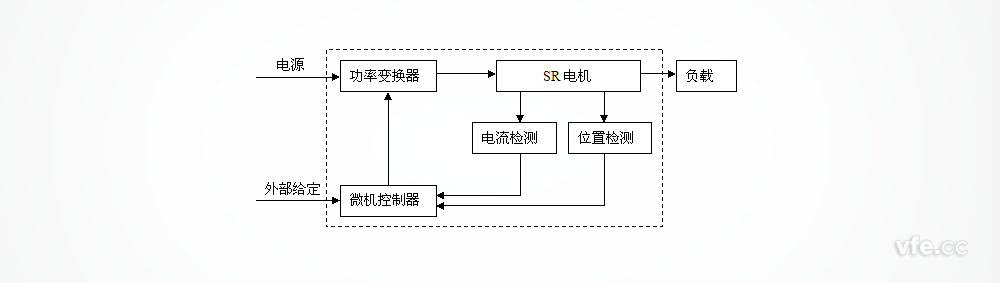

　　開關磁阻調速電動機的結構簡單堅固，調速范圍寬，調速性能優異，且在整個調速范圍內都具有較高效率，系統可靠性高。主要包括開關磁阻電機、功率變換器、控制器、電流檢測與位置檢測器四部分組成結構組成：

２、開關磁阻調速電動機的技術特點

二、開關磁阻調速電動機發展現狀與應用前景

１、開關磁阻調速電動機在航空航天應用方面

2、開關磁阻調速電動機在電動車應用方面

3、開關磁阻調速電動機在煤礦中的應用

　　開關磁阻電機因其起動力矩大、起動電流小、可以頻繁重載起動，特別適用于礦井輸送機電牽引采煤機、中小型絞車等，電機及控制器結構均較簡單,易于制成全封閉、防爆型, 特別適用于煤礦的惡劣的環境，還可通過改變控制軟件,適用于不同工況。

4、開關磁阻調速電動機在紡織行業中的應用

　　在紡織行業的前紡工作中，進口的抓棉機早改成為條狀式,其條狀工作臺對往復吸棉裝置的要求苛刻，而開關磁阻調速電動機的原理和特點完全可以響應作為吸棉裝置的傳動動力，這主要因為SRD電機可以在四象限之中進行運行，即能按照指令實施順時針轉動、順時針制動、逆時針轉動、逆時針制動等四種狀態的運行與轉換。未來可以說SRD電機無論在系統靜、動態性能的滿足上、可靠性上、性能價格比上均比其它調速系統占有明顯的優勢,也必將是抓棉機的最理想的動力機械。

5、開關磁阻調速電動機在家電行業中的應用

　　隨著人們生活水平的提高，空調、冰箱等家電已深入千家萬戶，而空調、冰箱的核心部件是壓縮機，近年來，壓縮機逐步由異步電動機變頻調速系統取代單相異步電動機來驅動，但變頻調速系統在運行中、低速時，機械特性通常變差，系統效率和功率因素下降明顯，而開關磁阻調速電動機系統除了具有變頻調速系統的一系列優點外，它具有比變頻調速系統更高的電能—機械能轉換效率，特別是在中、低轉速運行時，這一優勢就更加明顯。

　　目前，對開關磁阻電機的開發呈研究與應用并重趨勢，研究涉及電機、微電子、電力電子、微機控制、機械等領域，主要集中在對開關磁阻電機的設計、功率變換器的設計、控制器的設計三個方面，其應用領域也在不斷拓展之中。由于SRD本身復雜的非線性特點，導致其研究的困難性，在電機理論、性能分析和設計方面還不夠成熟、完善，還有大量工作要做，如電機控制參數的優化、無位置傳感器在SRD應用及新結構SRM的開發等，這有待于我國從事SRD科研、開發與制造的高等院校、科研院所、企業以及為數更多的用戶中的有識之士共同努力。

---
