現在生活中到處都需要使用電源適配器,手機、筆記本電腦、照相機、平板電腦等等都離不開電源適配器,電源適配器及充電器等外部電源的廣泛使用,為便攜式設備用戶提供了極大方便,但是我們很少關心電源適配器的電源轉換率到底有多高,到底我們?cè)撛鯓訉?duì)電源適配器進行能效評測?

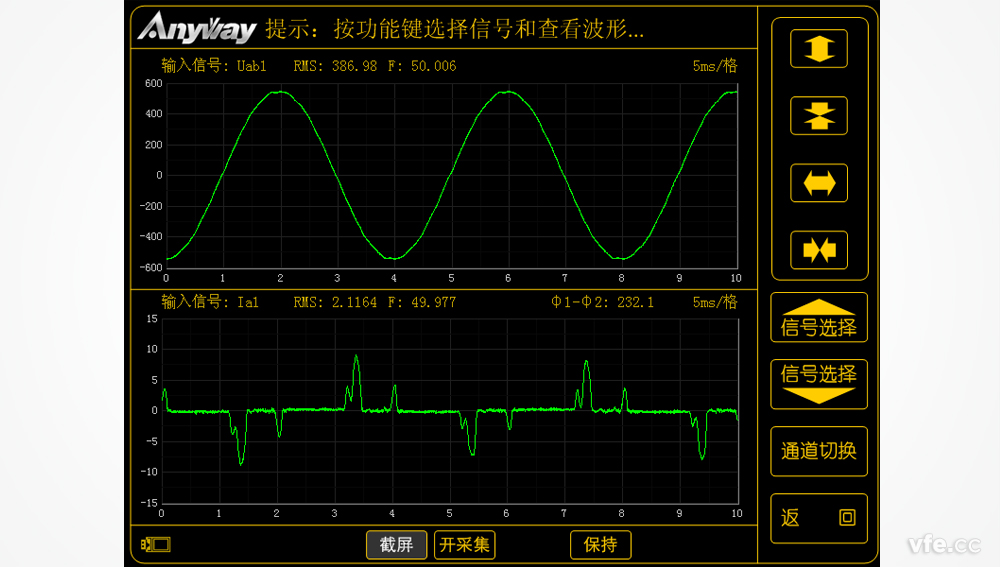

電源適配器從原理上來說由電源變壓器和整流電路組成,其輸出為標準的直流信號,測量比較簡單,可以采用DM4101直流功率測量子站進行測量Pout;輸入信號相對來說比較復雜,輸入側含有較大的諧波電流,普通工頻功率計滿足不了測量要求,必須變頻電量測試設備進行測量 ,可以采用DT數字變送器測量Pin。
第一通道:電壓測量
第二通道:電流測量
準確度:0.05% / 0.1%rd
電壓量程:1mV~1280V
電流量程:100uA~128A
頻率范圍 DC,0.1Hz~1500Hz
電壓準確測量范圍:3V~750V
電流準確測量范圍:4mA~1A
電壓/電流測量精度:0.1%rd±0.1%fs
功率測量精度:0.2%rd±0.2%fs
電源適配器的效率Eff= Pout/Pin*100% 我們只要知道電源適配器的輸及功率Pin 及輸出功率Pout。

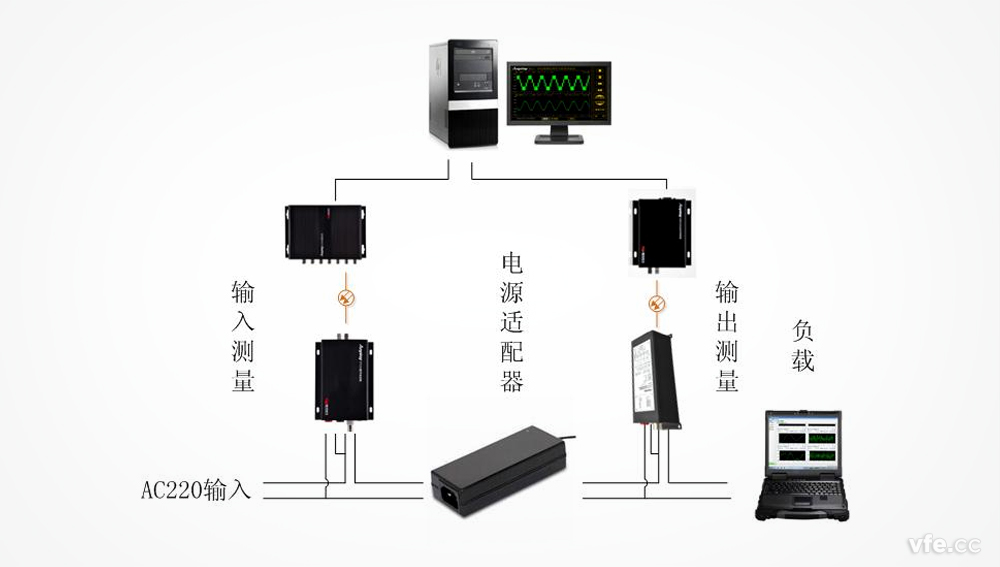

電源適配器測試原理圖
從電源適配器的原理圖中可以看出,將DT數字變送器的電流測量端串入電源適配器輸入端,電壓直測進行測量,再經過DH2000數字主機進行數據處理后,通過USB 通訊至上位機;同樣將DM4101直流功率測量子站的電流測量端串入電源適配器的輸出端,電壓直測進行測量,再經過DMC300數字主機進行數據處理后,通過USB通訊至上位機。上位機采集所有數據進行處理,以數據、圖形、波形等方式展現出來。
作者:hb_yinhe
湖南銀河電氣有限公司(http://www.vfe.cc/)
