一、國家標準的要求

　　《GB/T1032-2005三相異步電動機試驗方法》4.3.2“電量測量儀器”一節指出：

　　電量測量儀器的準確度應不低于0.5級（滿量程）。用B（B1）法測定電機效率時，為保證試驗結果的準確性和重復性，要求儀器的準確度等級不低于0.2級（滿量程）。

　　“4.3.4儀用互感器”一節指出：測量用儀用互感器的準確度等級應不低于0.2級（滿量程）。

二、標準解讀

　　0.2級的電壓互感器、電流互感器結合0.5級的儀表，測量精度到底是怎樣呢？

　　有幾個不同的觀點供參考：

　　1、認為4.3.2要求的儀器就是系統，功率測量的準確度指標應該優于0.5級，B(B1)法測定效率時，功率測量的準確度指標應該優于0.2級。

　　2、認為4.3.2要求的僅僅是二次儀表，系統誤差還應考慮互感器的影響。

　　對于互感器和儀器組成系統的誤差評價，也有兩種觀點：

　　1、求方和根，那么，功率測量系統準確度要求是0.57%，約0.5級。B(B1)法測定效率時，功率測量系統準確度要求是0.34%。該觀點基本符合偶然誤差的傳遞原理。

　　2、求算術和，那么，功率測量系統準確度要求是0.9%，約1級。B(B1)法測定效率時，功率測量系統準確度要求是0.6%。該觀點基本符合系統誤差的傳遞原理。

　　按照IEC的規定，應當按照算術和的方式，并且還應加上互感器與功率分析儀之間信號傳輸纜線的影響（按0.1%計算），最終計量分別輸出為1%和0.7%

三、綜合考慮

　　功率測量儀表的精度一般是指功率因數為1時的精度指標，當功率因數下降時，精度下降，下降多少與具體的功率表有關。姑且不考慮功率因數對功率測量的精度影響?；ジ衅鞯南辔徽`差也會對功率測量精度造成影響，在功率因數為1時，可忽略不計，但是，低功率因數時，卻有較大影響。0.2級互感器的角差指標是10′，電壓、電流一起考慮，最大角差為20′，在功率因數為0.05（87.134°）時，20′相位誤差對功率測量的影響約為11.6%。兩表法測量功率時，被測電壓電流的相位角不同，但是，總功率的影響基本不變。相同準確度等級（功率因數為1時的標稱）功率計在不同功率因數下的功率精度往往不同，根據湖南省變頻電量檢測中心大量的測試數據看，在0.05功率因數時，目前國內外高端功率計的測量誤差在1%~10%以內。因此，按照國家標準對測量儀器的要求，低功率因數下功率精度很難得到保證。附錄A提出了儀器儀表損耗及誤差的修正方法。不過，這種修正的前提都需要有由專業或權威機構提供修正系數，實際引用中，大多用戶并未采取該項措施。

四、IEC準則

　　IEC指出：所有儀表和測量裝置的誤差都必須進行實際測量，未經測量，僅是以其它測量中計算出來的和引用電壓、電流和功率因數組合的誤差，不能作為評價裝置基本誤差的依據。
　　解讀：
　　常規的測量方法是：電壓/電流傳感器先將高電壓/大電流信號變換為低電壓/小電流信號，再連接到分析儀，分析儀只測量低電壓和小電流信號。這種方式下，傳感器和分析儀之間的傳輸線路會引入測量誤差，量程匹配不當、阻抗　匹配不當?shù)仍驎哟鬁y量誤差，另外，也給誤差的評估造成困難。

　　建議用戶在采購設備時，根據企業需求及試驗特點，對傳感器和儀器構成的系統提出系統精度要求，并要求提供相關條件下的校準證書。

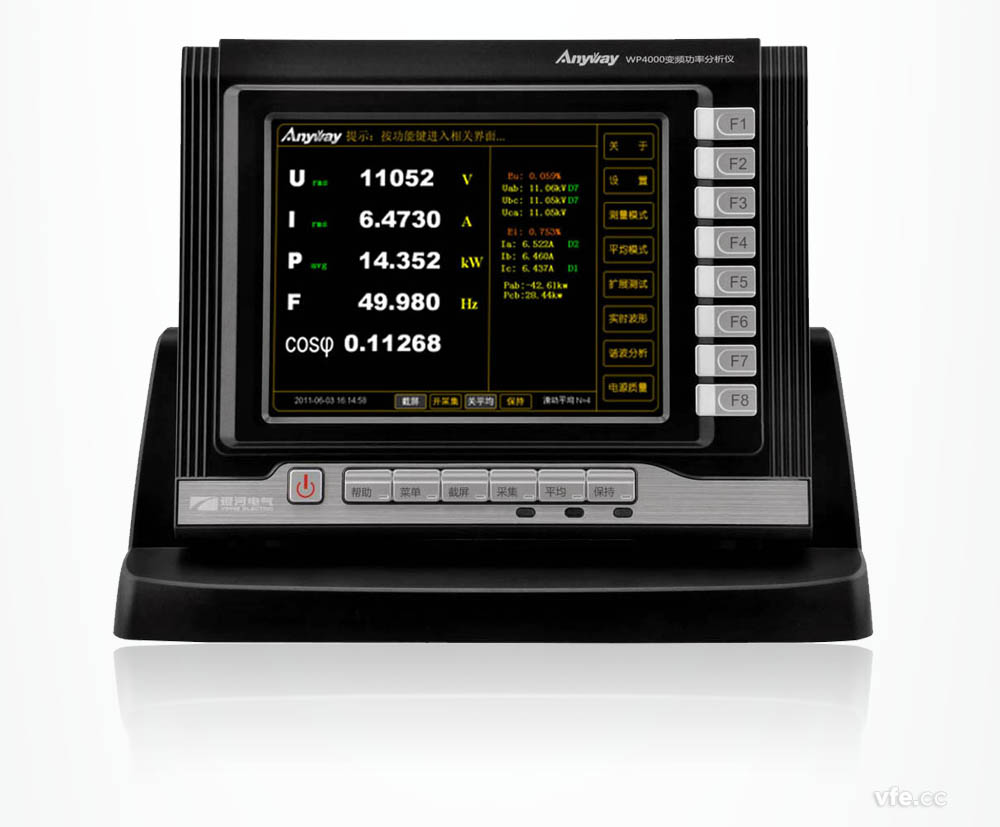

五、WP4000變頻功率分析儀

　　WP4000變頻功率分析儀，不論是低電壓、小電流還是高電壓、大電流信號，均可采用各種不同量程的變頻電量變送器直接連接一次回路，變送器直接輸出數字信號，二次儀表只是對數字信號進行必要的運算，并不會增加誤差，這樣，引入誤差的環節只有一個，功率單元——SP系列變頻功率傳感器或DT系列數字變送器的精度就是系統精度。配置其C型的SP系列變頻功率傳感器或DT系列數字變送器，其系統精度可達0.2%，不論按照哪種方式理解，均可滿足國家標準的要求。更高要求可配置B型的功率單元，系統精度可達0.1%。

---
