伏安法測電阻是電學中典型的實驗之一，本文詳細描述采用伏安法進行直流電阻的測量方法以及比較。

一電阻測量常見接線方式

　　在電路中對于直流電阻的測量經常采用伏安法進行測量，伏安法測量電阻有內接法和外接法，其連線方式分別如圖1和圖2所示。

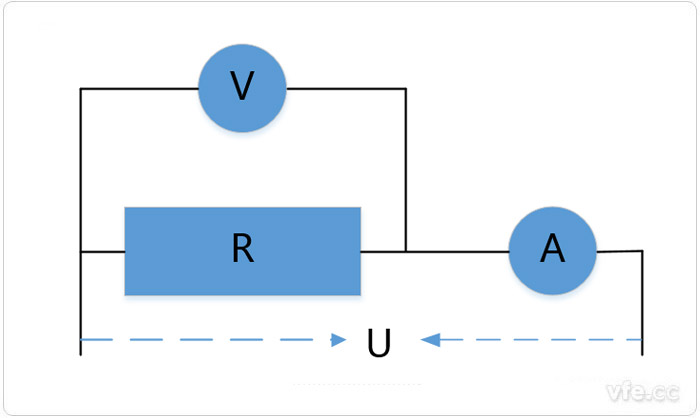

圖1 外接法

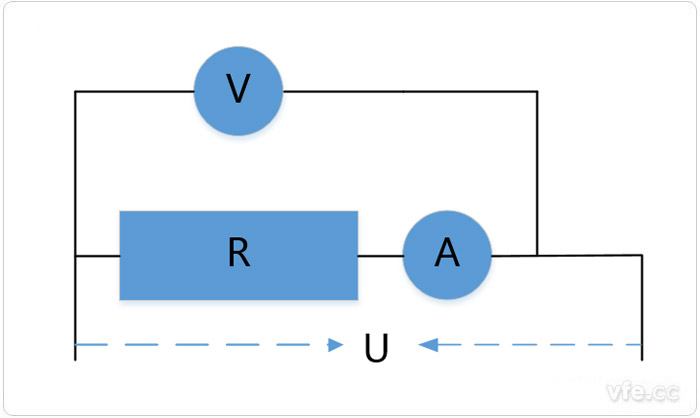

圖2 內接法

二電阻測量常見接線方式誤差分析

　　分別用R_測、R_真表示被測電阻的測量值和真實值R_V、R_A表示電壓表和電流表的內阻，當按照?qǐng)D1外接法的方式對電阻進行測量的時候，被測電阻為：

　　由于電壓表的分流作用使得被測電阻值小于電阻的真實值，當電壓表內阻越大的時候其分流作用越弱，被測電阻值就越接近真實值。

　　當按照?qǐng)D2內接法對電阻進行測量的時候，被測電阻為：

　　由于電流表的分壓作用使得被測電阻值大于電阻的真實值，當電流表的內阻越小的時候其分壓越小，被測電阻值就越接近真實值。

三電阻測量常見接線方式選擇依據

　　根據上面的分析可知，選擇合理的接線方式可以有效地減小測量誤差。

　　如果有先驗知識，知道被測電阻的阻值大致范圍和電壓表、電流表的內阻，可以采用如下判定規則選取接線方式：

　　1、當R_V≥200R時，采用外接法；當R≥200R 時，采用內接法。

　　2、當R_V、R_A和R不滿足判據1時，采用如下判定規則：

　　當時(即 為大電阻)，采用內接法；

　　當 時(即 為小電阻)，采用外接法；

　　當 時采用內、外接法均可；

　　3、當R_V、R_A和R未知時，此時可以用試觸法進行判定：

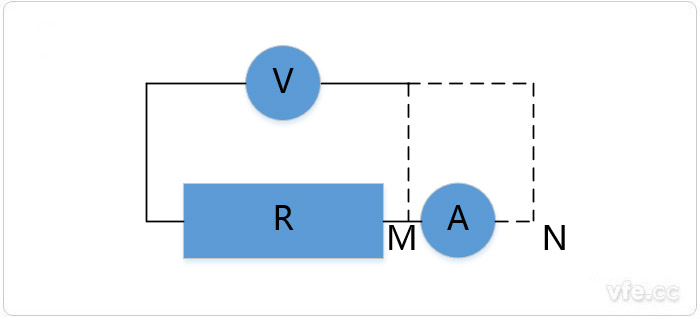

圖3 試觸法

　　首先將電壓表接于M點，測出此時的電壓 和電流 ；然后將電壓表接于N點，測出此時的電壓U_N和電流I_N，算出電壓變化量和電流變化量 。

　　當，說明電流表內阻帶來的影響比較大，此時用外接法；

　　當時，說明電壓表內阻帶來的影響比較大，此時用內接法。

---
